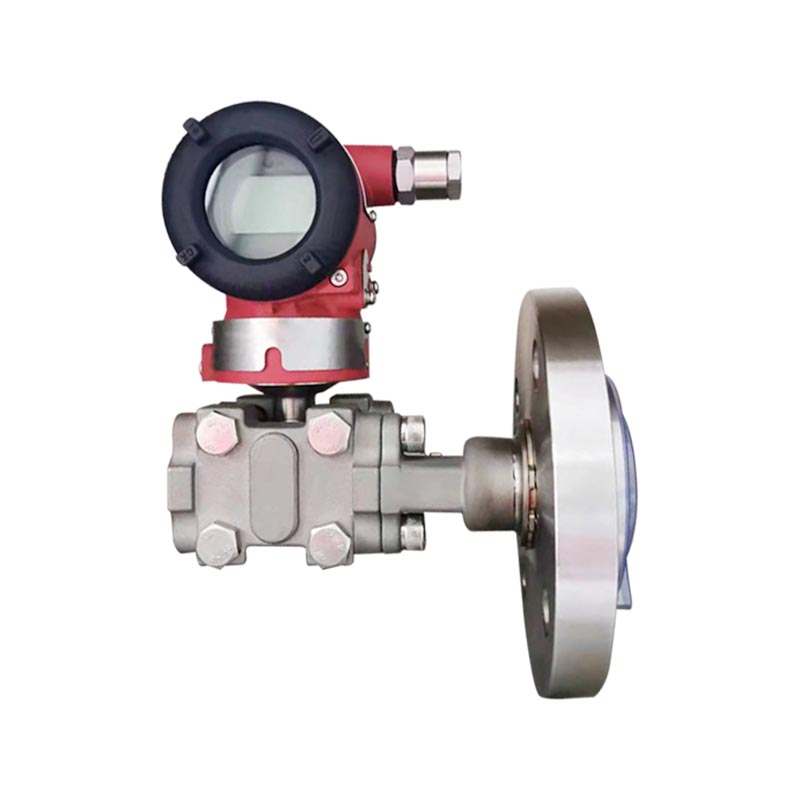

Transmissor de nível líquido de pressão diferencial XG3051LT

Introdução do produto:
XG3051LT é um transmissor de nível de líquido remoto de pressão diferencial de flange único série 3051. Com base no princípio da detecção capacitiva, o diafragma de isolamento do flange entra em contato diretamente com o meio medido, convertendo o diferencial de pressão estática gerado pelo nível do líquido em saída de sinal digital HART de 4-20mA. É usado especificamente para resolver o problema de alta viscosidade, fácil cristalização, fácil sedimentação e forte corrosão na medição do nível de líquido médio, eliminando a necessidade de tubos de pressão e evitando o bloqueio da tubulação.

Indústria de aplicativos:
1. Indústria petroquímica: medição de níveis de líquidos em vasos de reação, tanques de armazenamento, materiais viscosos, meios facilmente cristalizáveis e interfaces bifásicas.
2. Proteção ambiental do tratamento de água: monitoramento dos níveis de líquidos em tanques de esgoto, tanques de armazenamento de produtos químicos, tanques de lodo e meios de sólidos em suspensão.
3. Indústria farmacêutica: níveis de líquidos em tanques de reação, tanques de ingredientes, medicamentos altamente corrosivos e níveis de tanques sanitários.
4. Alimentos e bebidas: materiais de alta viscosidade, como molhos e xaropes, podem ser armazenados em tanques com estruturas de flange sanitária opcionais.

Contate-nos
ANTV：Sem artigo anteriorSEG：Transmissor de pressão diferencial XG3051DP
Perguntas frequentes Instruções de conexão de processo Entrada Saída Tempo de resposta Condições Gerais Conexões Elétricas Tabela de códigos de modelo e especificação

Q1: Qual é a diferença entre XG3051LT e XG3051DP?
R: O XG3051DP é um transmissor de pressão diferencial comum que requer um conduíte de pressão externo; O XG3051LT é um tipo de transmissão remota de nível de líquido de flange único, equipado com um diafragma de flange de isolamento e não requer tubo de pressão. É adequado para medir níveis de líquidos em meios viscosos, cristalinos e facilmente obstruídos, mas não é adequado para medição de vazão.

Q2: Qual é a razão para medições imprecisas de nível de líquido e grandes flutuações?
R: ① O diafragma do flange está coberto por acúmulo e incrustação de material; ② O sistema de enchimento de óleo de silicone sofre superaquecimento e pressão negativa, levando à vaporização do óleo de silicone; ③ Erro de configuração de migração de intervalo; ④ A densidade do meio do tanque mudou. Priorize a verificação da condição de funcionamento do diafragma do flange e, em seguida, recalibre o ponto zero e a faixa.

Q3: Como selecionar o diafragma plug-in e o flange plano?
R: O meio tem tendência a assentar e pendurar na parede. Escolha uma membrana inserível para evitar que a membrana fique coberta por sedimentos na parede do tanque; O meio está limpo e livre de sedimentos, e um flange plano pode ser selecionado.

Q4: Qual mídia não pode ser usada diretamente com filme 316L?
R: Sob condições de meio com alto teor de íons cloreto, ácidos e álcalis fortes e corrosão forte, 316L irá corroer e requer a seleção de folhas de filme Hastelloy C, Monel ou tântalo; Condições de trabalho em alta temperatura exigem confirmação do nível de resistência à temperatura do fluido de enchimento.

Instruções de conexão do processo lateral de baixa pressão

Flange elíptica de aço inoxidável 1/2 NPT (Código 1) 100016 1. Flange da Câmara de Pressão
2. Anel de vedação
3. Conexão de flange elíptica NPT 1/2
4. Parafuso
Conector T de aço inoxidável M20x1.5 (Código 2) 100007 1. Flange da câmara de pressão
2. Encaixe roscado macho em forma de T M20 × 1,5
3. Parafuso
4. Anel de vedação
5. Porca M20×1,5
6. Tubo de entrada de pressão

Parâmetros de medição: pressão diferencial, nível de líquido

Faixa de medição
Limite Inferior De -100% URL (continuamente ajustável)
Limite superior URL de até 100% (ajustável continuamente)
Tabela 1 — Relação entre Código de Faixa e Faixa
Código de intervalo Faixa Mínima Alcance Máximo Pressão Nominal (Máx.)
B 1 kPa 6kPa Pressão nominal do flange de nível
C 4 kPa 40 kPa
D 25kPa 250 kPa
E 200 kPa 2 MPa
Tabela 2 Pressão Nominal do Flange de Nível
Tipo de flange de nível Diâmetro Nominal Faixa Mínima
Selo Remoto Único Selo remoto duplo
Tipo plano DN 50/2" 10 kPa 10 kPa
Tipo plano DN 80 / 3" 6kPa 1 kPa
Tipo plano DN 4" 6kPa 1 kPa
Tipo inserido DN 50/2" 16 kPa 16 kPa
Tipo inserido DN 80 / 2" 6kPa 1 kPa
Tipo inserido DN 4" 6kPa 1 kPa

A amplitude mínima do transmissor de nível de pressão diferencial deve ser o maior valor das amplitudes mínimas na Tabela 1 e na Tabela 2. A amplitude ajustada não deve ser inferior a esta amplitude mínima.
A amplitude máxima do transmissor de nível será o menor valor entre a amplitude máxima do corpo do transmissor e a pressão nominal do flange de nível.

Sinal de saída
Saída HART CC de 2 fios, 4–20 mA, comunicação digital; o protocolo HART é sobreposto ao sinal DC de 4–20 mA.
Limites do sinal de saída: Imin = 3,9 mA, Imax = 20,5 mA

Corrente de alarme (modo configurável)
Modo de alarme baixo (mínimo) 3,7 mA
Modo de alarme alto (máximo) 21 mA
Sem modo de alarme (espera) Mantém o valor atual válido antes de uma falha
Configuração padrão da corrente de alarme Modo de alarme alto


A constante de amortecimento do componente amplificador é 0,1 s. A constante de tempo do sensor e do flange de nível varia de 0,2 a 2 s, dependendo da amplitude do sensor, da taxa de abertura, do comprimento do tubo capilar e da viscosidade do fluido de enchimento.
Constante de tempo adicional ajustável: 0,1 ~ 60 s.

O transmissor de flange de nível pode ser montado diretamente em qualquer posição.
A condição ideal de instalação é manter o eixo do flange do processo vertical. Qualquer desvio de posição causará um deslocamento de zero corrigível. A caixa do sistema eletrônico pode ser girada até 360° e os parafusos de fixação podem fixá-la em qualquer posição.

Condições ambientais

Temperatura ambiente
Mínimo Depende do fluido de enchimento
Máximo 85°C
Com display local e selos FKM −20 ~ 65°C
Temperatura de armazenamento/transporte
Mínimo Depende do fluido de enchimento
Máximo 85°C
Umidade relativa 0 a 100%
Resistência ao choque
Aceleração 50g
Duração 11ms
Resistência à vibração 2 g até 500 Hz
EMC (compatibilidade eletromagnética) Consulte a Tabela 3 "Apêndice EMC"

Limite de temperatura do meio de processo
Temperatura média:-30~180°C

Limite de temperatura média −30 ~ 180°C
Limites de pressão corporal do transmissor Desde pressão absoluta de 3,5 kPa até pressão nominal. A proteção contra sobrepressão pode atingir 1,5 vezes a pressão nominal, aplicada em ambos os lados do transmissor simultaneamente.
Pressão nominal do flange de nível
Padrão ANSI 150 psi ~ 600 psi
Padrão DIN PN 1,6 MPa ~ PN 10 MPa
Limite de sobrecarga unilateral Lado de baixa pressão: pressão nominal do corpo do transmissor; Lado de alta pressão: pressão nominal do flange de nível. Pode ocorrer desvio de zero corrigível.
Peso DN 50/2": aprox. 7 ~ 10 kg
DN 80/3": aprox. 8~11kg
DN 4": aprox. 9 ~ 12 kg
Proteção contra explosão
Aprovação à prova de chamas NEPSI Ex dⅡC T6
Aprovação NEPSI intrinsecamente segura Ex iaⅡC T4
Temperatura operacional permitida −40 °C ~ 65 °C

Fonte de alimentação e condições de carga
Tensão de alimentação 24V
Fórmula de carga R ≤ (Us − 12 V)/Imax kΩ onde Imax = 23 mA
Máx. Tensão de alimentação 42 V CC
Min. Tensão de alimentação 12 V CC; 15 VCC (para display LCD retroiluminado)
Faixa de carga de comunicação digital 230 ~ 600Ω
Materiais
Cápsula de Medição Aço inoxidável 316L
Diafragma Aço inoxidável 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Flange de Processo Aço Inoxidável 304
Encher Fluido Óleo de silicone, óleo vegetal
Junta Borracha nitrílica (NBR), Fluoroelastômero (FKM), PTFE
Carcaça do Transmissor Liga de alumínio com revestimento epóxi na superfície
Selo da carcaça Borracha nitrílica (NBR)
Placa de identificação Aço Inoxidável 304
Conexão Elétrica Prensa-cabo M20×1,5. Terminais adequados para condutores de 0,5 ~ 2,5 mm²
Conexão de Processo Lado de baixa pressão do transmissor: Rosca interna UNF 7/16". O flange de nível no lado de alta pressão está em conformidade com os padrões ANSI ou DIN. Montagem direta disponível, consulte o desenho dimensional.
Classificação de proteção do gabinete IP67

Tabela 3 Apêndice EMC
Não. Item de teste Padrão Básico Condição de teste Nível de desempenho
1 Emissão Radiada (Invólucro) GB/T 9254-2008 Tabela 5 30MHz ~ 1000MHz Passee
2 Emissão Conduzida (Porta de Alimentação DC) GB/T 9254-2008 Tabela 1 0,15 MHz a 30 MHz Passee
3 Imunidade à descarga eletrostática (ESD) GB/T 17626.2-2006 4 kV (Contato) 8 kV (Ar) B
4 Imunidade ao campo eletromagnético RF irradiado GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Imunidade ao campo magnético de frequência de energia GB/T 17626.8-2006 30 A/m A
6 Imunidade Elétrica Transitória/Ruptura Rápida GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Imunidade a surtos GB/T 17626.5-2008 1 kV (linha-linha)2 kV (linha-terra) (1,2 us/50 us) B
8 Imunidade a perturbações conduzidas induzidas por campos de RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Notas:
(1) Nível de Desempenho A: Durante os testes, o desempenho permanece normal dentro dos limites das especificações técnicas.
(2) Nível de desempenho B: Durante o teste, a função ou o desempenho podem ser temporariamente degradados ou perdidos, mas podem ser recuperados automaticamente. O status operacional real, os dados armazenados e outros permanecem inalterados.

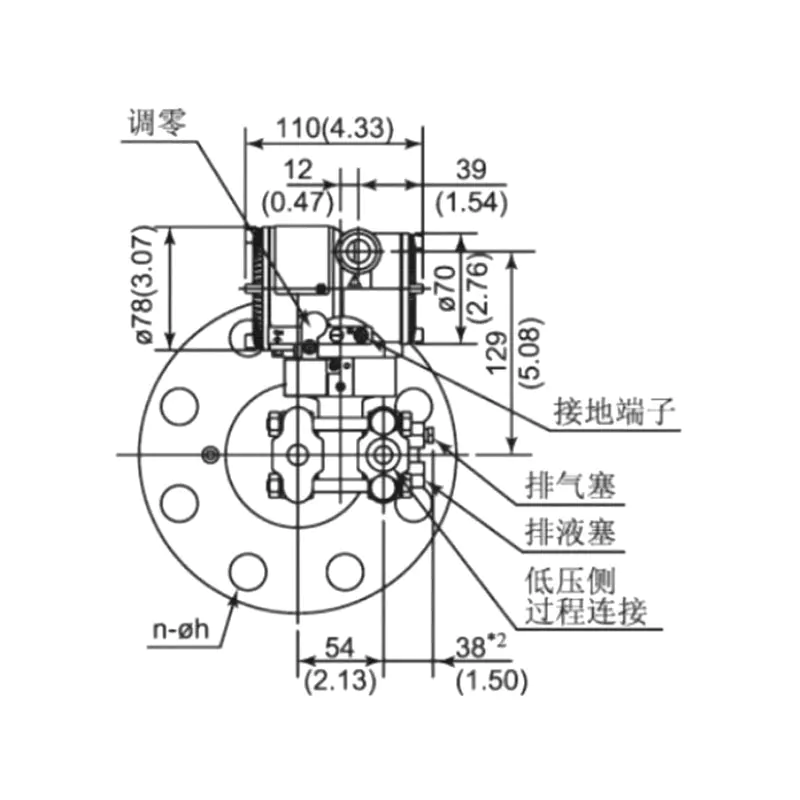

Dimensões

Flange Plana Flange Plana
100011 100002

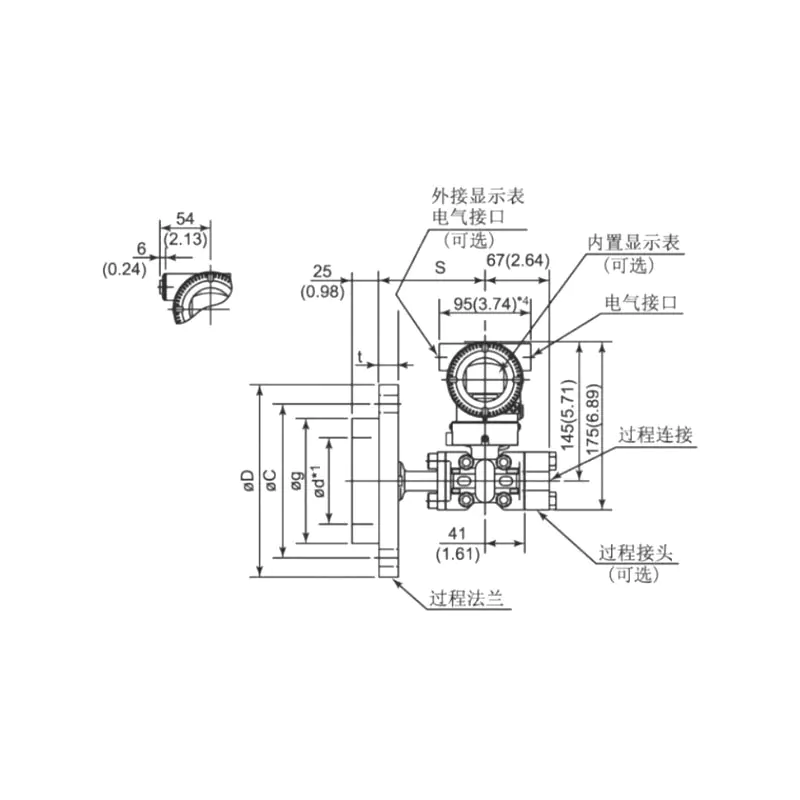

Tabela 4 Desenho Dimensional do Flange de Nível
Diâmetro Nominal Pressão Nominal ΦD ΦC Φd1*1 (tipo de inserção) Φg t Parafusos
Quantidade Tópico
DN 50 (face de vedação DIN 2526 tipo E) (Flange DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10 MPa 195 145 48.3 102 28 4 M20
DN 80 (face de vedação DIN 2526 tipo E)(Flange DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10 MPa 230 180 76 138 32 8 M24
DN 2" (tipo ANSI B 16.5 RF) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (tipo ANSI B 16.5 RF) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (tipo ANSI B 16.5 RF) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Nota: Os usuários podem opcionalmente instalar parafusos e porcas.

Figura 5: Diagrama de Conexão Elétrica
100025

Nota: A função de interface rápida é equivalente ao terminal de sinal.

Código de seleção de peça do flange do transmissor de nível de pressão diferencial XG3051
1 Conjunto selado líquido
LT Flange de nível, sem tubo capilar, lado ⊕
2 Alcance
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5kPa ~ 250kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140bar)
3 Conexão de Processo Diâmetro Nominal Tipo de vedação Material da face do diafragma/vedação
A DN50 RUÍDO 2501 DIN2501 Tipo E DN2526 Aço inoxidável 316L
B DN50 RUÍDO 2501 DIN2502 Tipo E DN2526 Hastelloy C.....
C DN50 RUÍDO 2501 DIN2503 Tipo E DN2526 Tântalo
H DN80 DIN 2501 DIN2504 Tipo E DN2526 Aço inoxidável 316L
I DN80 DIN 2501 DIN2505 Tipo E DN2526 Hastelloy C.....
G DN80 DIN 2501 DIN2506 Tipo E DN2526 Tântalo
D DN2"ANSI B 16,5 ANSIB 16.5 RF Tipo ANSIB 16.5 Aço inoxidável 316L
E DN2"ANSI B 16,5 ANSIB 16.6 RF Tipo ANSIB 16.5 Hastelloy C.....
F DN2"ANSI B 16,5 ANSIB 16.7 RF Tipo ANSIB 16.5 Tântalo
K DN3"ANSI B 16,5 ANSIB 16.8 RF Tipo ANSIB 16.5 Aço inoxidável 316L
L DN3"ANSI B 16,5 ANSIB 16.9 RF Tipo ANSIB 16.5 Hastelloy C.....
M DN3"ANSI B 16,5 ANSIB 16.10 RF Tipo ANSIB 16.5 Tântalo
N DN4"ANSI B 16,5 ANSIB 16.11 RF Tipo ANSIB 16.5 Aço inoxidável 316L
O DN4"ANSI B 16,5 ANSIB 16.12 RF Tipo ANSIB 16.5 Hastelloy C.....
P DN4"ANSI B 16,5 ANSIB 16.13 RF Tipo ANSIB 16.5 Tântalo
Z Personalização Especial
4 Pressão Nominal/Classe de Pressão Padrão de pressão do flange
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4MPa DIN 2501
3 PN 10 MPa DIN 2501
6 150 psi ANSIB 16.5
7 300 psi ANSIB 16.5
8 600 psi ANSIB 16.5 (Excluding DN4" ANSI B 16.5)
5 Tipo de conexão
F Tipo plano
H Tipo de inserção, aço inoxidável 316L Comprimento de inserção 50mm
I Tipo de inserção, aço inoxidável 316L Comprimento de inserção 100mm
G Tipo de inserção, aço inoxidável 316L Comprimento de inserção 150mm
L Tipo de inserção, Hastelloy C Comprimento de inserção 50mm
M Tipo de inserção, Hastelloy C Comprimento de inserção 100mm
N Tipo de inserção, Hastelloy C Comprimento de inserção 150mm
Z Personalização Especial
6 Fluido de enchimento Faixa de temperatura
W Óleo de silicone de baixa temperatura −65 ~ 145°C
S Óleo de silicone à temperatura ambiente −30 ~ 200°C
H Óleo de silicone de alta temperatura −10 ~ 350°C
U Óleo de silicone para temperaturas ultra-altas 0 ~ 415°C
V Óleo vegetal 0 ~ 250°C
F Óleo fluorado −30 ~ 260°C
7 Configuração da face do diafragma do flange molhado
N Nenhum
1 316L revestido com FEP (etileno propileno fluorado), temperatura ≤180°C
2 316L revestido com PFA (perfluoroalcoxi), temperatura ≤260°C
3 Diafragma laminado com filme de PTFE (filme de politetrafluoretileno) [2], Temperatura ≤200°C (Não aplicável para tipo de inserção)
4 316L revestido com FEP (etileno propileno fluorado), temperatura ≤180°C (Insert type only)
5 316L revestido com PFA (perfluoroalcoxi), temperatura ≤260°C (Insert type only)
6 316L banhado a ouro
7 316L banhado a rubi
8 Tratamento anti-vácuo
