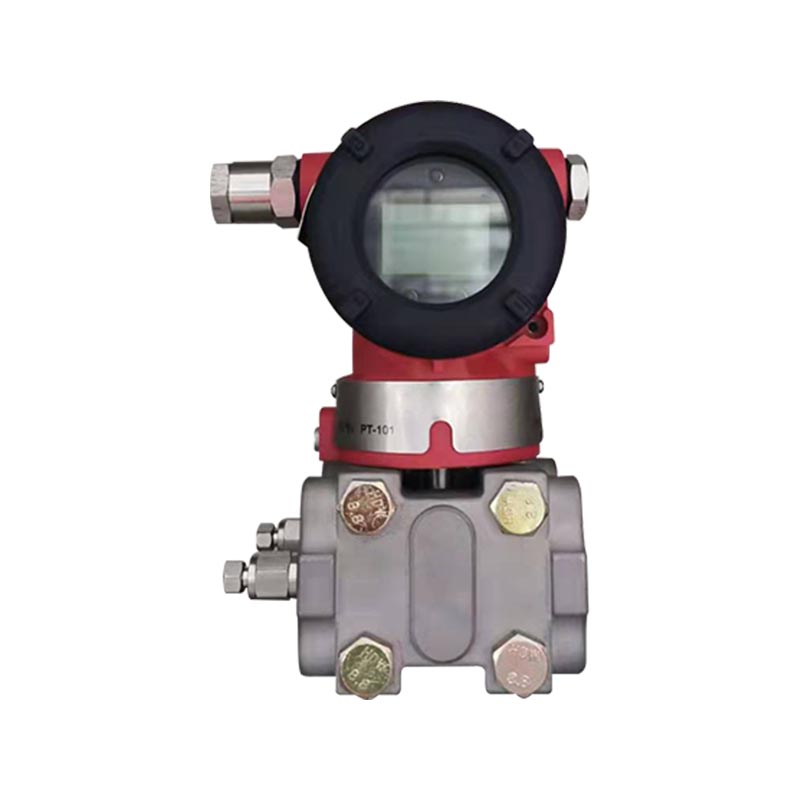

Transmissor de pressão diferencial XG3051DP

Name: Transmissor de pressão diferencial XG3051DP
Rating: 5 (99 reviews)

Introdução do produto:
O XG3051DP pertence ao transmissor de pressão diferencial inteligente capacitivo da série 3051 produzido internamente, que adota o princípio de detecção capacitiva para converter a diferença de pressão do meio medido em sinal padrão HART de 4-20mA. Ele pode ser usado para medir parâmetros de processo, como pressão diferencial, nível de líquido, vazão, nível de líquido de recipiente fechado, diferença de pressão de tubulação, etc. É amplamente utilizado em sistemas de controle DCS e PLC.

Indústria de aplicativos:
1. Indústria petroquímica: nível de líquido da chaleira de reação, vazão da tubulação, diferença de pressão do filtro, nível de líquido do tanque, amplamente utilizado em condições à prova de explosão.
2. Indústria de energia: monitoramento de sistemas de caldeiras e turbinas em usinas de energia, vazão de vapor e água, pressão negativa do forno, nível de líquido do recipiente e diferença de pressão do filtro.
3. Tratamento de água/proteção ambiental: processos de esgoto e purificação de água, nível do tanque, vazão da tubulação, diferença de pressão do filtro.
4. Indústria metalúrgica: Medição da diferença de pressão do fluido, nível médio de líquido e fluxo de tubulação de processo em processos de fundição.
5. Indústria de papel: nível de líquido de celulose, diferença de pressão do filtro, medição de fluxo de processo.

Contate-nos

ANTV：Transmissor de nível líquido de pressão diferencial XG3051LT SEG：Transmissor remoto de pressão diferencial XG3051DP

Perguntas frequentes Especificações de desempenho Especificações Funcionais Instalação Instruções de conexão de processo Conexões Elétricas Tabela de códigos de modelo e especificação Especificações Físicas

Q1: Quais parâmetros o XG3051DP pode medir?
R: Este é um transmissor de pressão diferencial que mede a pressão diferencial em seu núcleo. Através da conversão de pressão diferencial, ele pode medir o fluxo da tubulação, o nível de líquido do recipiente fechado, a diferença de pressão antes e depois dos filtros e a pressão negativa do forno. Não é possível medir diretamente a pressão absoluta. Ao medir a vazão, a função de raiz quadrada HART pode ser ativada para emitir sinais de vazão.

Q2: Qual é a razão para o sinal de saída do transmissor impreciso e grande desvio de zero?
R: Existem vazamentos, bloqueios e acúmulo de fluido nas tubulações de pressão positiva e negativa; ② Erro de configuração de migração de intervalo; ③ Mudanças repentinas na temperatura ambiente; ④ A membrana está sujeita a impacto de sobrepressão. Priorize a verificação da tubulação de impulso e recalibre o zero e a faixa usando um controlador HART.

Q3: Quais são as precauções para a fiação de dois fios do XG3051DP?
R: Adotando um sistema de dois fios DC24V, sem distinguir entre linhas de sinal positivas e negativas, a carga máxima do circuito não excede 500 Ω; A comunicação HART requer um circuito conectado em série com um resistor de 250 Ω; Siga rigorosamente as especificações à prova de explosão para fiação em situações à prova de explosão e garanta um aterramento confiável da caixa.

Q4: Quais condições operacionais exigem a substituição de membranas que não sejam 316L?
R: O meio testado é um meio altamente corrosivo (ácido forte, álcali forte, alto teor de íons cloreto), 316L irá corroer e é necessário selecionar folhas de filme Hastelloy C, Monel ou Tântalo; As condições de higiene alimentar e farmacêutica exigem estruturas de membranas higiênicas personalizadas.

Precisão de referência para ajustar o intervalo
(Incluindo linearidade baseada em zero, histerese e repetibilidade)±0,075%
Se TD>10 (TD = Span Máximo / Span Ajustado), a precisão é:±(0,0075 × TD)%
A precisão da saída de raiz quadrada é 1,5 vezes a precisão de referência linear acima.

Efeito da temperatura ambiente

Código de extensão	Efeito total de -20℃ ~ 65℃
A	±(0,45 × TD 0,25)% × Intervalo
B	±(0,30 × TD 0,20)% × Intervalo
C/D/E	±(0,20 × TD 0,10)% × Intervalo
Código de extensão	Efeito total para -40℃ ~ -20℃ e 65℃ ~ 85℃
A	±(0,45 × TD 0,25)% × Intervalo
B	±(0,30 × TD 0,20)% × Intervalo
C/D/E	±(0,20 × TD 0,10)% × Intervalo
Efeito fora do alcance	±0,075% × intervalo

Efeito de pressão estática

Código de extensão	Quantidade de Efeito
A	±(0,15%URL 0,10%Span) / 4MPa
B	±(0,10%URL 0,075%Span) / 16MPa
C/D/E	±(0,05%URL 0,05%Span) / 16MPa

Efeito de sobrepressão

Código de extensão	Quantidade de Efeito
A	±0,2% × Extensão/4MPa
B	±0,2% × Extensão/16MPa
C/D/E	±0,1% × Extensão/16MPa

Estabilidade a longo prazo

Código de extensão	Quantidade de Efeito
A	±0,5% × Período/ano
B	±0,2% × Período/ano
C/D/E	±0,1% × Período/ano

Efeito da fonte de alimentação: ±0,001% /10V (12-42 V DC), insignificante.

Alcance e Limites
Código de extensão	Artigo	kPa	mbar
A	Período	0,1 ~ 1	1 ~ 10
A	Alcance	−1 ~ 1	−10~10
B	Período	0,2 ~ 6	2 ~ 60
B	Alcance	−6 ~ 6	−60~60
C	Período	0,4 ~ 40	4 ~ 400
C	Alcance	−40~40	−400 ~ 400
D	Período	2,5 ~ 250	25 ~ 2500
D	Alcance	−250 ~ 250	−2500 ~ 2500
E	Período	20 ~ 2000	0,2 ~ 20 barras
E	Alcance	−500 ~ 2.000	−5 ~ 20 bar

Parâmetro	Especificação
Alcance Limits	Ajustável livremente dentro dos limites superior e inferior da faixa. Recomenda-se selecionar o código span com a menor taxa de turndown possível para otimizar o desempenho.
Configuração zero	Zero e span podem ser ajustados para qualquer valor dentro da faixa de medição, desde que: Span Calibrado ≥ Span Mínimo
Efeito de posição de montagem	Mudanças na posição de montagem paralela ao diafragma não causam desvio de zero. Se a posição mudar mais de 90° em relação à superfície do diafragma, ocorre um deslocamento de zero dentro de <0,4 kPa (corrigível pelo ajuste de zero). Sem efeito de extensão.
Saída	2 fios, 4~20 mA DC, comunicação digital HART opcional.
	Saída linear ou de raiz quadrada selecionável.
	Saída signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Corrente de alarme	Modo de alarme baixo (min): 3,7 mA
	Modo de alarme alto (máx.): 21 mA
	Modo sem alarme (hold): mantém a corrente válida antes da falha
	Padrão: modo de alarme alto
Tempo de resposta	Constante de amortecimento da unidade amplificadora: 0,1 s; Constante de tempo do sensor: 0,1~2 s (dependendo da amplitude e da abertura).
	Constante de tempo adicional ajustável: 0,1~60 s.
	O efeito de saída não linear (por exemplo, raiz quadrada) depende da função e pode ser calculado.
Tempo de aquecimento	< 15 segundos
Temperatura ambiente	−40 ~ 85 ℃
Temperatura ambiente	−20 ~ 65 ℃ (com LCD e O-ring de borracha fluorada)
Temperatura de armazenamento/transporte	−50 ~ 85 ℃; −40 ~ 85 ℃ (com display LCD)
Pressão de Trabalho	Pressão nominal de trabalho: 16 MPa/25 MPa/40 MPa (três classificações)
Limite de pressão estática	De pressão absoluta de 3,5 kPa até pressão nominal. A pressão de prova pode ser 1,5 vezes a pressão nominal, aplicada em ambos os lados do transmissor simultaneamente.
Limite de sobrecarga unidirecional	Sobrecarga unidirecional até a pressão nominal
Compatibilidade Eletromagnética (EMC)	Veja Apêndice Tabela de Compatibilidade Eletromagnética na próxima página

Fonte de alimentação e condições de carga
Tensão da fonte de alimentação	24 V, R ≤ (Us − 12 V) / Imax kΩ
Tensão da fonte de alimentação	(onde Imáx = 23 mA)
Tensão máxima de alimentação	42 V CC
Tensão Mínima de Alimentação	12 VCC; 15 VCC (com LCD retroiluminado)
Faixa de carga de comunicação digital	250 ~ 600Ω

Conexão Elétrica
Prensa-cabo M20×1,5; bloco terminal adequado para condutores de 0,5 ~ 2,5 mm².

Conexão de Processo
As duas faces finais do flange de conexão ao processo são roscadas com roscas internas NPT 1/4 e M10.

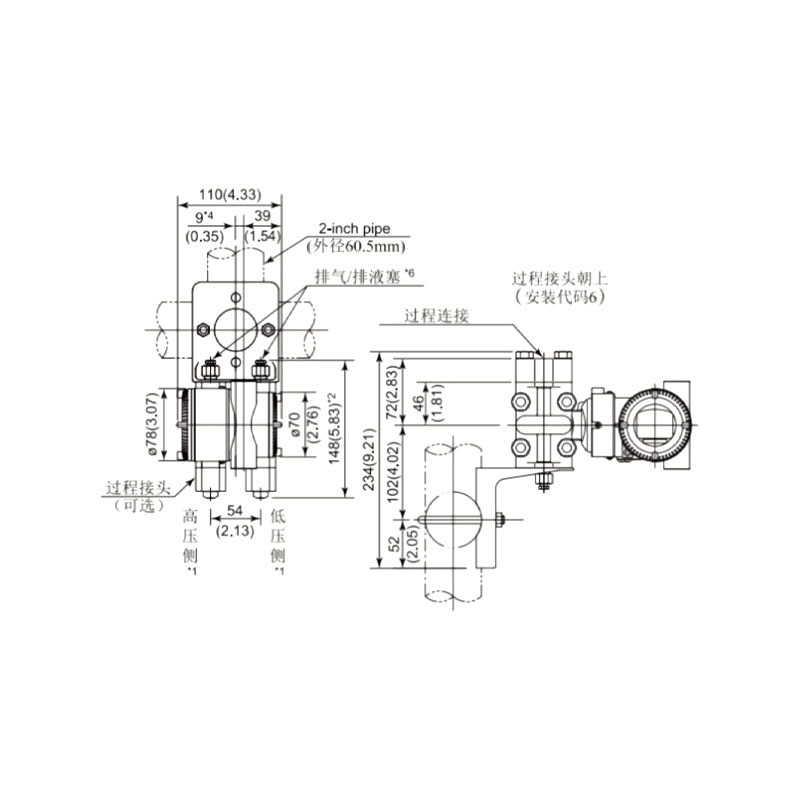

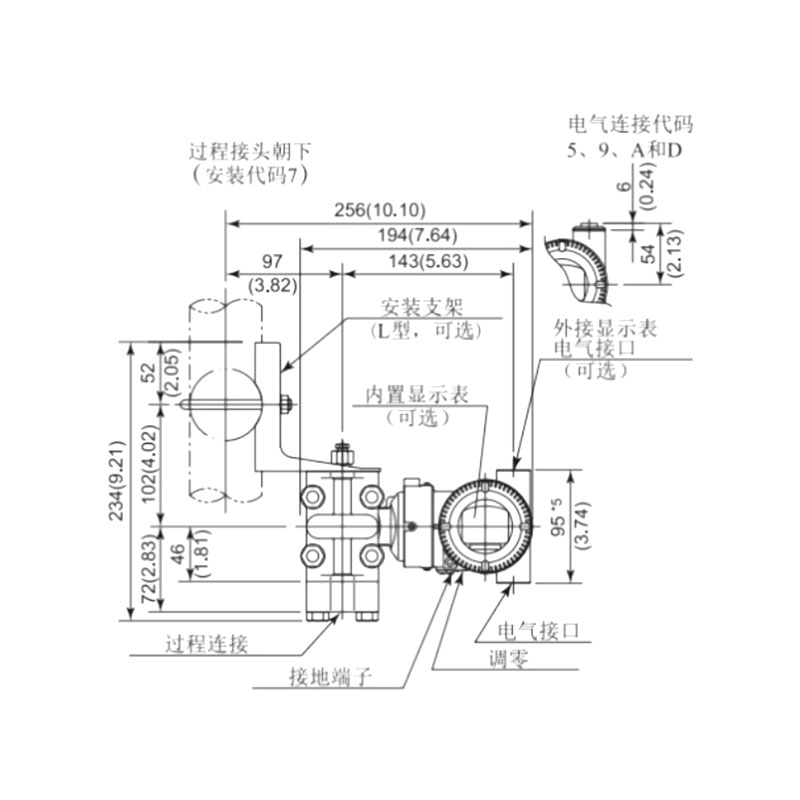

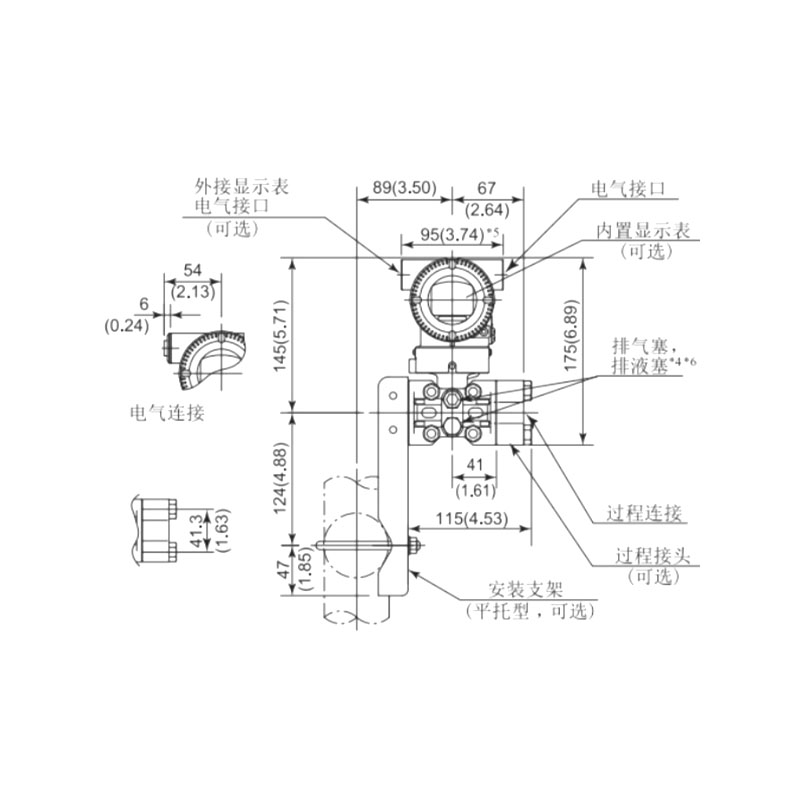

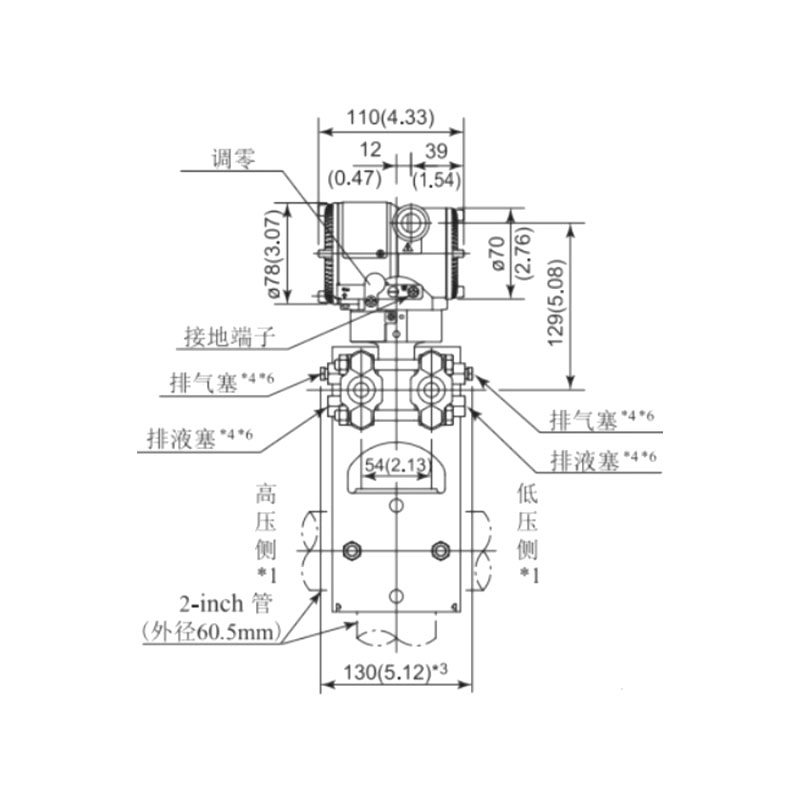

Instruções de conectividade de processo para encaminhamento unilateral sem flanges de encaminhamento

Flange elíptica de aço inoxidável 1/2 NPT (Código 1)		1. Flange da Câmara de Pressão
		2. Anel de vedação
		3. Conexão de flange elíptica NPT 1/2
		4. Parafuso
Conector T de aço inoxidável M20x1.5 (Código 2)		1. Flange da câmara de pressão
		2. Encaixe roscado macho em forma de T M20 × 1,5
		3. Parafuso
		4. Anel de vedação
		5. Porca M20×1,5
		6. Tubo de entrada de pressão

Figura 5: Diagrama de Conexão Elétrica

Nota: A função de interface rápida é equivalente ao terminal de sinal.

Seleção do modelo do transmissor de pressão diferencial XG3051DP-

Precisão

Saída

Erro básico ±0,05%

4–20mA com comunicação HART

Erro básico ±0,075%

4–20mA com comunicação HART

Erro básico ±0,1%

4–20mA com comunicação HART

Saída analógica 4–20 mA

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2,5kPa ~ 250kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30bar)

0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140bar)

Material do diafragma

Encher Fluido

Aço inoxidável 316L

Óleo de silicone

Aço inoxidável 316L

Óleo Fluorado

Hastelloy C..

Óleo de silicone

Hastelloy C..

Óleo Fluorado

Aço inoxidável 316L banhado a ouro

Óleo de silicone

Aço inoxidável 316L banhado a ouro

Óleo Fluorado

Aço inoxidável 316L revestido com FEP

Óleo de silicone

Tântalo

Óleo de silicone

Pressão nominal de trabalho

0,2 MPa (somente para faixa A)

7MPa (somente para faixa A)

16MPa

25 MPa

40MPa

Conexão de Processo
