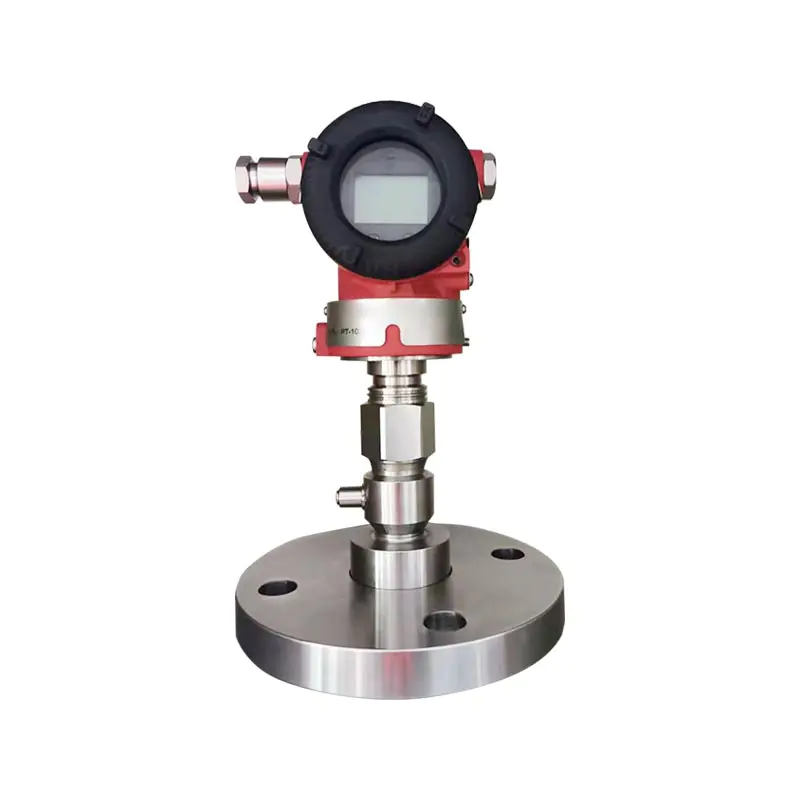

XG3051T Transmissor remoto de pressão diferencial/pressão absoluta

Q2: Como escolher entre pressão manométrica e pressão absoluta?
A: Selecione a pressão manométrica para medir a pressão atmosférica relativa. Ao medir vácuo e pressão negativa, a pressão absoluta deve ser selecionada como referência para a condição de trabalho e não pode ser misturada; caso contrário, haverá erros de medição significativos.

Q3: Qual é o sinal de saída? Posso me conectar a um dispositivo portátil HART?
R: A saída analógica padrão 4-20mA, combinada com o protocolo digital HART, suporta configuração no local, modificação de faixa, calibração de ponto zero do controlador HART e pode ser conectada a sistemas DCS e PLC.

Q4: Como escolher o material para filme de transmissão remota?
A: Aço inoxidável 316L convencional; para meios corrosivos fortes, liga Hastelloy e filme de tântalo podem ser selecionados, e a composição e temperatura dos meios podem ser fornecidas no momento do pedido.

Faixa de medição

A faixa mínima do transmissor remoto de pressão manométrica/pressão absoluta deve ser o valor maior das faixas mínimas especificadas na Tabela 1 e Tabela 2. A faixa ajustada não deve ser inferior à faixa mínima.
A faixa máxima do transmissor remoto de pressão manométrica/pressão absoluta deve ser o menor valor entre a faixa máxima do corpo do transmissor e a pressão nominal do flange remoto.

A constante de amortecimento do componente amplificador é 0,1 s; a constante de tempo do sensor e do flange de vedação remota varia de 0,2 ~ 6 s, dependendo da faixa do sensor, relação da faixa, comprimento do capilar e viscosidade do fluido de enchimento.
A constante de tempo ajustável adicional varia de 0,1 ~ 60 s.

O flange remoto do manômetro/pressão absoluta se conecta aos flanges correspondentes em conformidade com os padrões ANSI/DIN. Esses flanges correspondentes devem ser equipados com juntas macias e parafusos e porcas de montagem (parafusos e porcas são opcionais para os usuários).

Para transmissores remotos de pressão manométrica/absoluta com tubos capilares: se o conjunto de selo remoto for instalado abaixo do corpo do transmissor, a diferença máxima de altura entre o conjunto de selo remoto e o corpo do transmissor deverá ser inferior a 5 m. Quando a pressão operacional estiver abaixo de 100 kPa absolutos, instale o corpo do transmissor abaixo do conjunto de vedação remota.

O raio de curvatura mínimo do tubo capilar é de 75 mm. Não é permitido enrolar!

Condições ambientais

Limite de temperatura do meio de processo
Temperatura média:-30~400°C

Nota: Atenção especial deve ser dada a quaisquer valores que excedam a faixa de temperatura e pressão acima; estes podem ser atendidos através
projeto especial.

Condições de energia e carga
A tensão da fonte de alimentação é 24V
R≤(Us-12V) /Imax kQ 2
onde Imáx = 23 mA
Tensão máxima de alimentação: 42VDC
Tensão mínima de alimentação: 12VDC, 15VDC (display LCD retroiluminado)
Faixa de carga de comunicação digital: 250 ~ 600Q

Notas:
(1) Nível de Desempenho A: O desempenho permanece dentro dos limites das especificações técnicas durante o teste.
(2) Nível de desempenho B: Degradação temporária ou perda de função/desempenho pode ocorrer durante o teste, mas a unidade pode se recuperar automaticamente. O status operacional real e os dados armazenados permanecem inalterados.

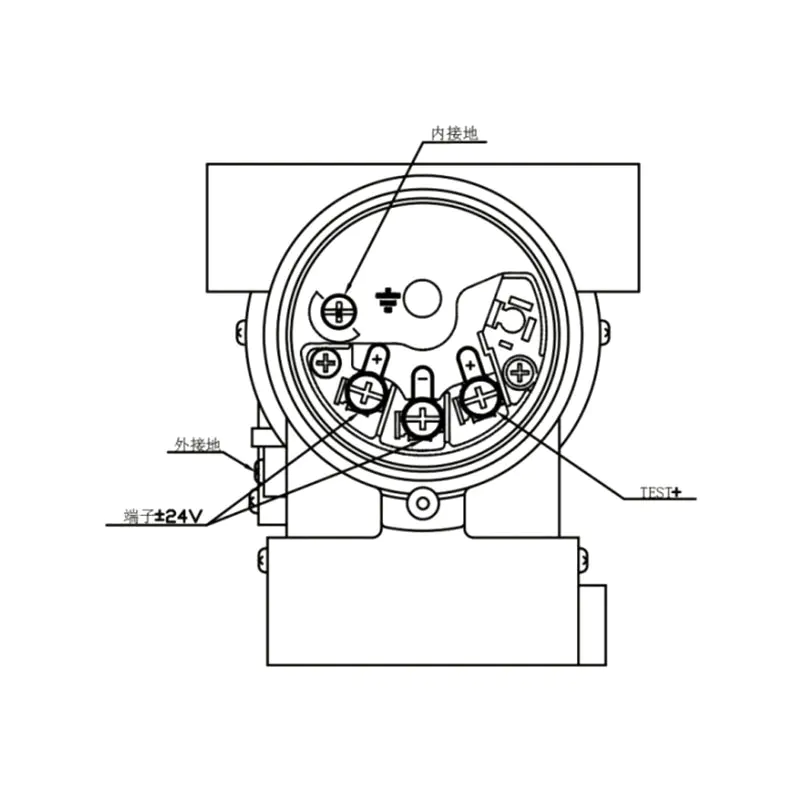

Figura 6: Diagrama de Conexão Elétrica

Nota: A função de interface rápida é equivalente ao terminal de sinal.

Nota 6: Ao selecionar selos de transmissão remota de pressão/vácuo para dispositivos com diafragmas internos, primeiro conclua a seleção do medidor/transmissor de vácuo XG3051T e selecione a opção R da linha 40 na tabela de opções do XG3051T.

Nota 10: Ao selecionar um dispositivo de vedação de flange de controle remoto montado com rosca, primeiro complete a seleção para a seção do corpo do transmissor de pressão manométrica/pressão absoluta XG3051T e selecione a opção R para a transmissão remota na linha 40 da tabela de opções XG3051T.

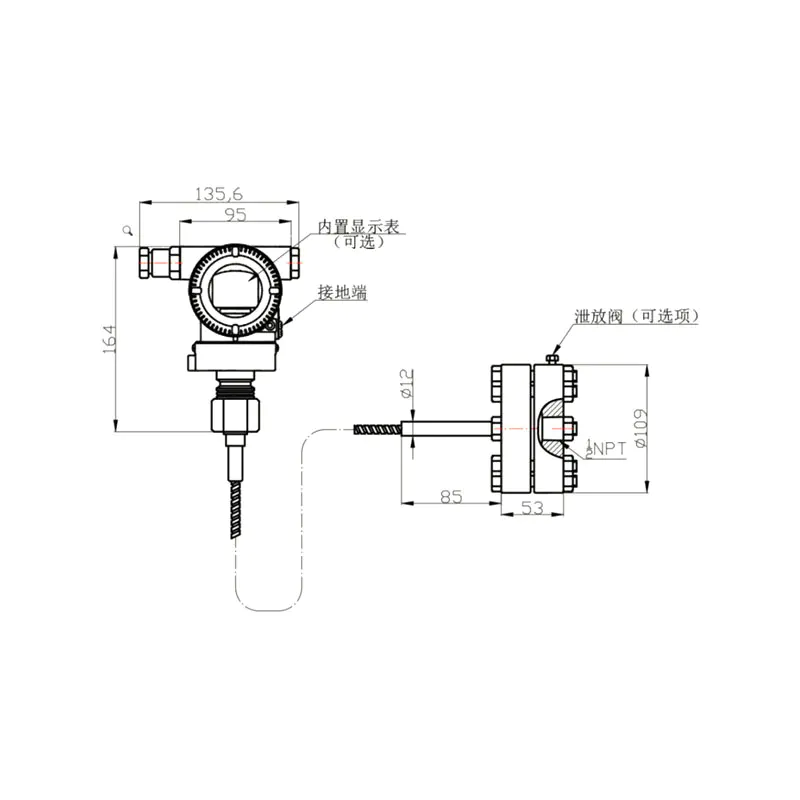

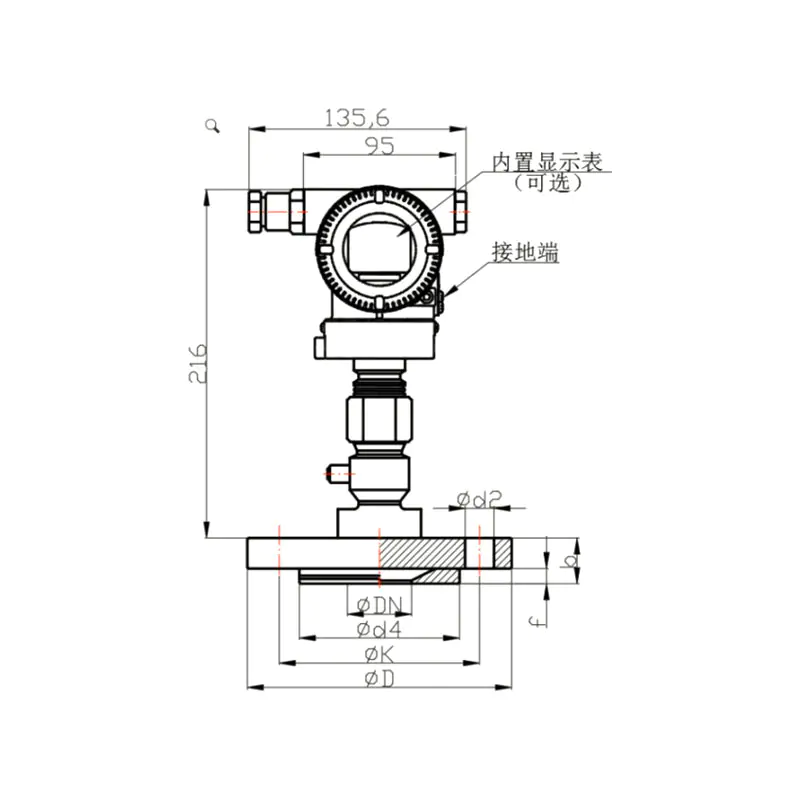

Figura 1. Diagrama do Dispositivo de Selagem Remota Tipo Básico (Tipo RS)	Figura 2. Diagrama de montagem direta do dispositivo de vedação remota tipo básico (tipo RN)

Nota: Os usuários podem opcionalmente instalar parafusos e porcas.

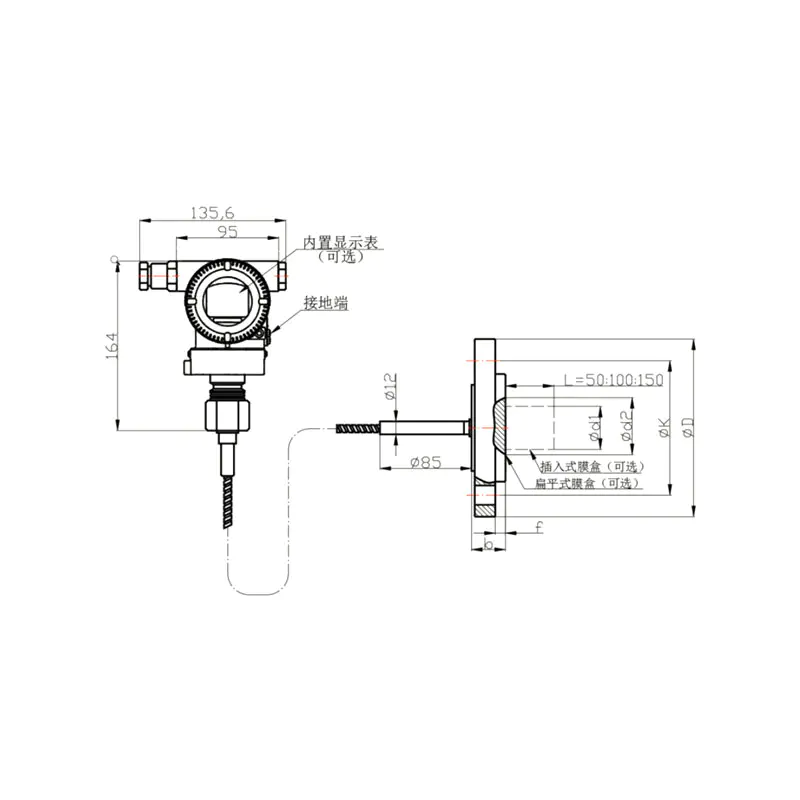

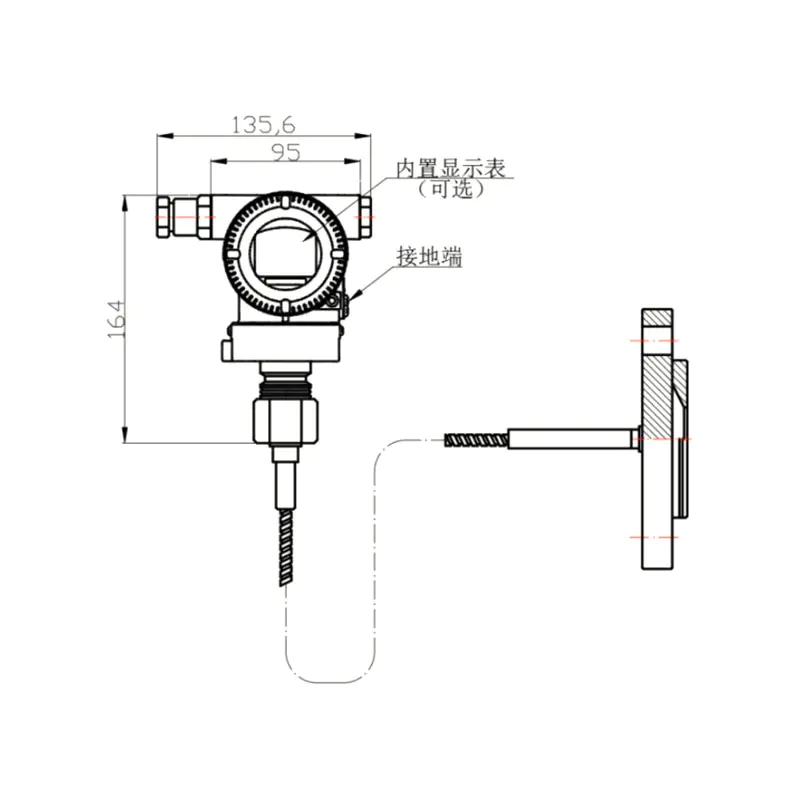

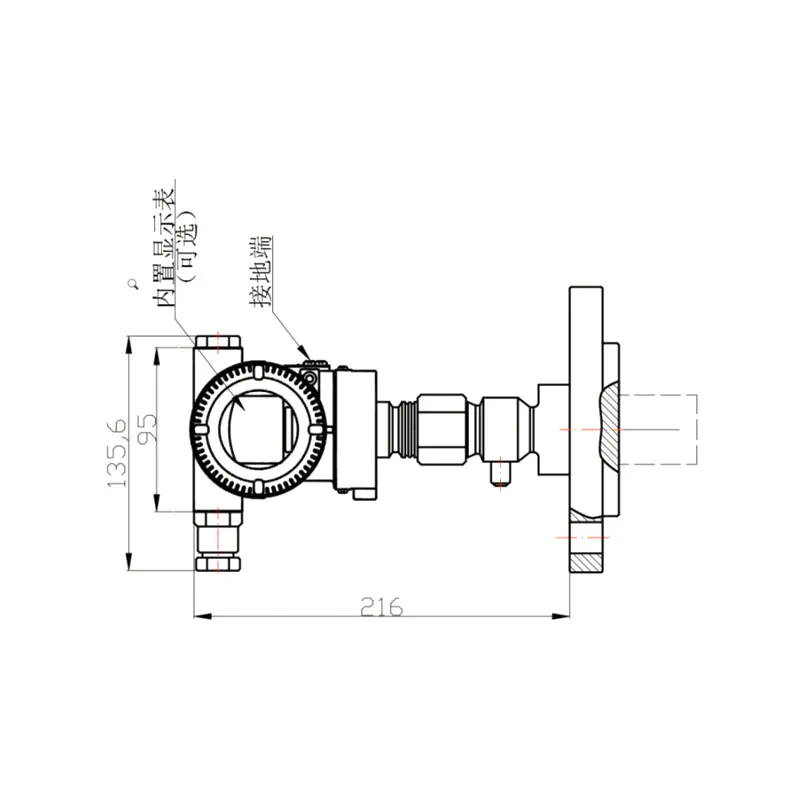

Figura 3: Dispositivo de vedação remota com diafragma interno (tipo EUA)	Figura 4: Diagrama de instalação direta do dispositivo de vedação de controle remoto com diafragma interno (tipo UN)	Figura 5: Diagrama do dispositivo de vedação de controle remoto do tipo de instalação rosqueada (tipo RTW)
