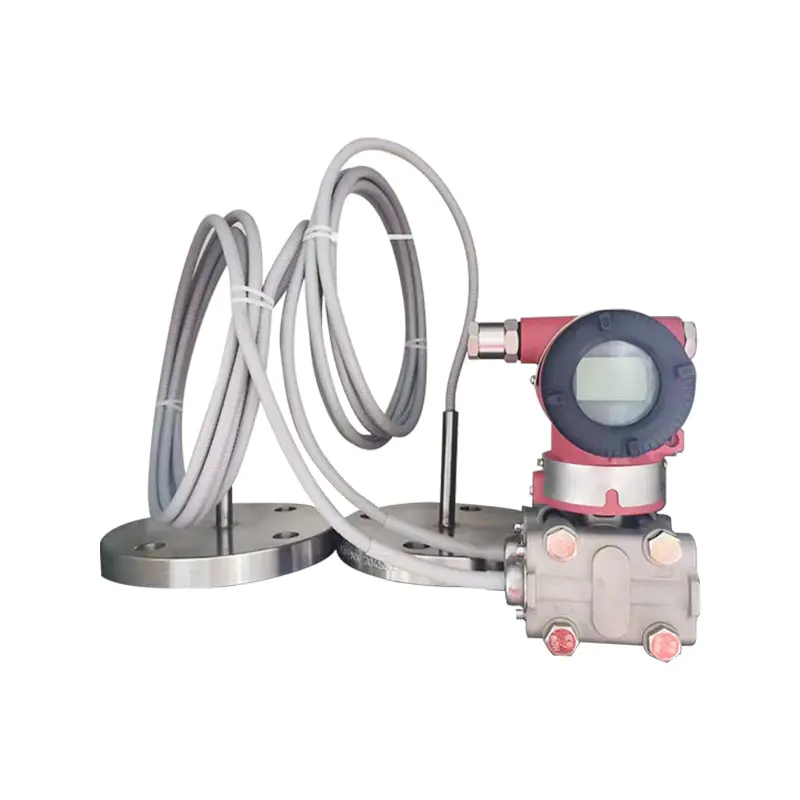

Transmissor remoto de pressão diferencial XG3051DP

Q1: Qual é o objetivo principal do transmissor remoto de flange duplo XG3051DP para medição?
A: Usado principalmente para medir pressão diferencial; frequentemente usado para medir nível de líquido, vazão e densidade média em tanques fechados. Estrutura de isolamento capilar de flange duplo, adequada para alta viscosidade, fácil cristalização, forte corrosão e meios de alta temperatura, para evitar bloqueio médio e corrosão do corpo do sensor, saída 4-20mA HART e interface com sistema DCS/PLC.
Q2: Quais são as razões para o ponto zero impreciso e desvio numérico após a instalação de flange duplo?
R: A deriva pode ser causada por mudanças de temperatura ambiental, compressão capilar, descamação e cristalização da membrana e configurações incorretas de parâmetros de migração. Após a instalação, deve ser realizada a migração do ponto zero no local; Evite apertar e dobrar os capilares em pequenos raios; Quando a temperatura operacional mudar significativamente, aumente o amortecimento do instrumento adequadamente.
Q3: Como escolher o material do diafragma do flange?
R: O aço inoxidável 316L é selecionado para condições normais de trabalho; Os meios corrosivos podem ser selecionados entre liga Hastelloy e filme de tântalo. Ao fazer um pedido, forneça o nome do meio, a temperatura e a pressão para facilitar a correspondência entre o diafragma e o fluido de enchimento capilar.
Q4: Quais são os tabus para a instalação de tubos capilares?
R: Não é permitido cortar ou dobrar fortemente os tubos capilares; o raio de curvatura mínimo é> 50 mm e não podem ser comprimidos ou batidos. O tubo capilar é preenchido com líquido de vedação em seu interior. Uma vez danificado e vazando, o instrumento irá falhar diretamente e não poderá ser reparado no local.

Instruções de conectividade de processo para encaminhamento unilateral sem flanges de encaminhamento

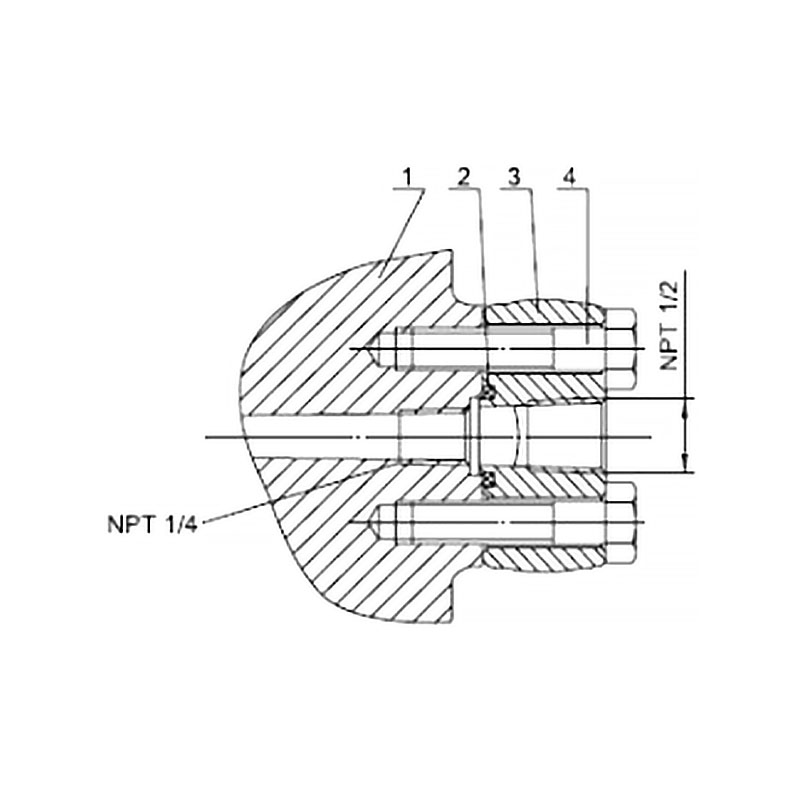

Flange elíptica de aço inoxidável 1/2 NPT (Código 1)		1. Flange da Câmara de Pressão
		2. Anel de vedação
		3. Conexão de flange elíptica NPT 1/2
		4. Parafuso

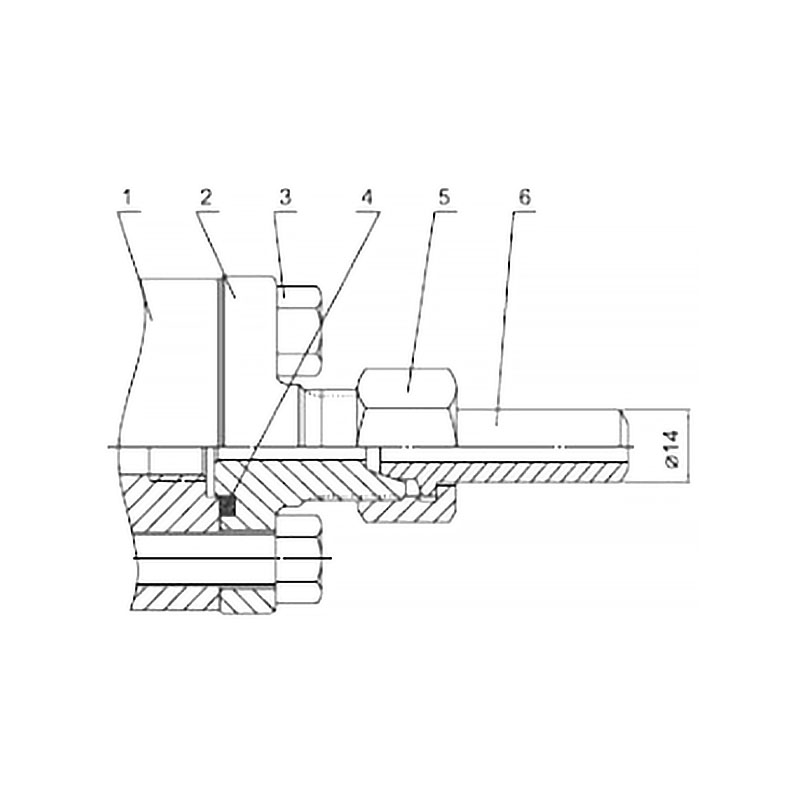

Conector T de aço inoxidável M20x1.5 (Código 2)		1. Flange da câmara de pressão
		2. Encaixe roscado macho em forma de T M20 × 1,5
		3. Parafuso
		4. Anel de vedação
		5. Porca M20×1,5
		6. Tubo de entrada de pressão

Parâmetros de medição: pressão diferencial, nível de líquido

O alcance mínimo do transmissor remoto deve ser o maior valor entre os alcances mínimos da Tabela 1 e da Tabela 2.
A faixa ajustável não deve ser inferior à faixa mínima. O alcance máximo do transmissor remoto será o menor valor entre o alcance máximo do corpo do transmissor e a pressão nominal do flange de nível.

Sinal de saída
Saída HART CC de 2 fios, 4–20 mA, comunicação digital; o protocolo HART é sobreposto ao sinal DC de 4–20 mA.
Limites do sinal de saída: Imin = 3,9 mA, Imax = 20,5 mA

A constante de amortecimento do componente amplificador é 0,1 s; a constante de tempo do sensor e do flange de vedação remota varia de 0,2 ~ 6 s, dependendo da faixa do sensor, relação da faixa, comprimento do capilar e viscosidade do fluido de enchimento.
A constante de tempo ajustável adicional varia de 0,1 ~ 60 s.

O corpo do transmissor pode ser fixado em qualquer posição. A condição ideal de instalação é manter o eixo do flange do processo vertical. O desvio de posição causará um deslocamento de zero corrigível. A caixa eletrônica pode ser girada até 360° e o parafuso de fixação pode fixá-la em qualquer posição angular.
O flange de vedação remota se conecta a um flange correspondente em conformidade com os padrões ANSI/DIN. O flange correspondente deve ser equipado com uma junta macia e parafusos e porcas de montagem (parafusos e porcas são opcionais para os usuários).
Para transmissores de selo remoto duplo, os conjuntos capilares e os flanges de selo remoto devem ser instalados em um ambiente com a mesma temperatura ambiente, tanto quanto possível.
O raio de curvatura mínimo do capilar é de 75 mm. Enrolar é estritamente proibido!

Condições ambientais

Limite de temperatura do meio de processo
Temperatura média:-30~400°C

Nota: Atenção especial deve ser dada a quaisquer valores que excedam a faixa de temperatura e pressão acima; estes podem ser atendidos através
projeto especial.

Condições de energia e carga
A tensão da fonte de alimentação é 24V
R≤(Us-12V) /Imax kQ 2
onde Imáx = 23 mA
Tensão máxima de alimentação: 42VDC
Tensão mínima de alimentação: 12VDC, 15VDC (display LCD retroiluminado)
Faixa de carga de comunicação digital: 250 ~ 600Q

Nota: (1) Uma descrição do nível de desempenho: Durante os testes, o desempenho é normal dentro dos limites das especificações técnicas.
(2) Descrição do nível de desempenho B: Durante o teste, as funções ou o desempenho diminuem ou desaparecem temporariamente, mas podem se recuperar por conta própria; as condições reais de operação, armazenamento e dados permanecem inalterados.

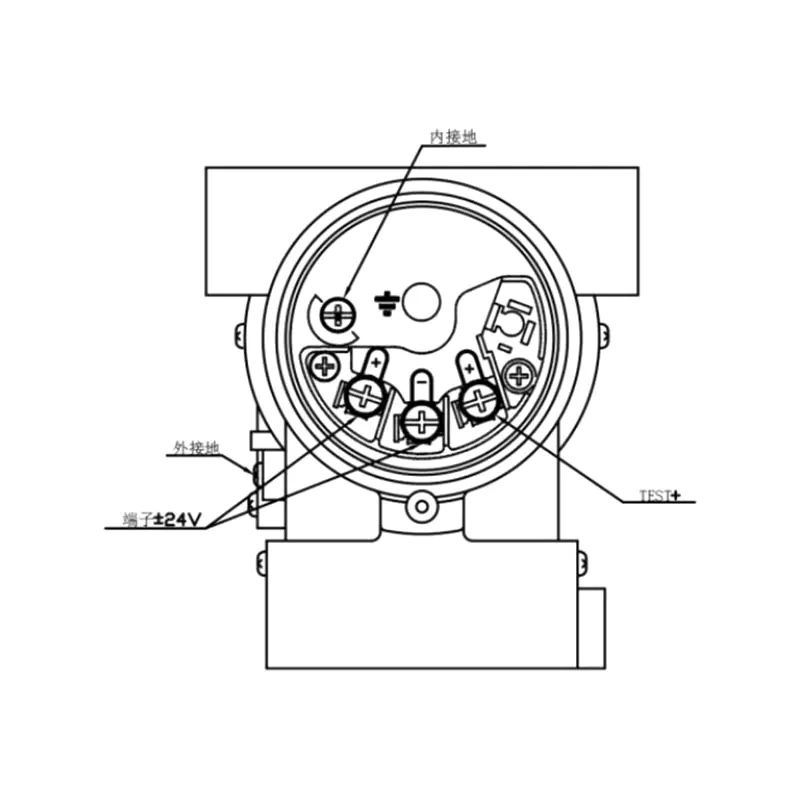

Figura 5: Diagrama de Conexão Elétrica

Nota: A função de interface rápida é equivalente ao terminal de sinal.

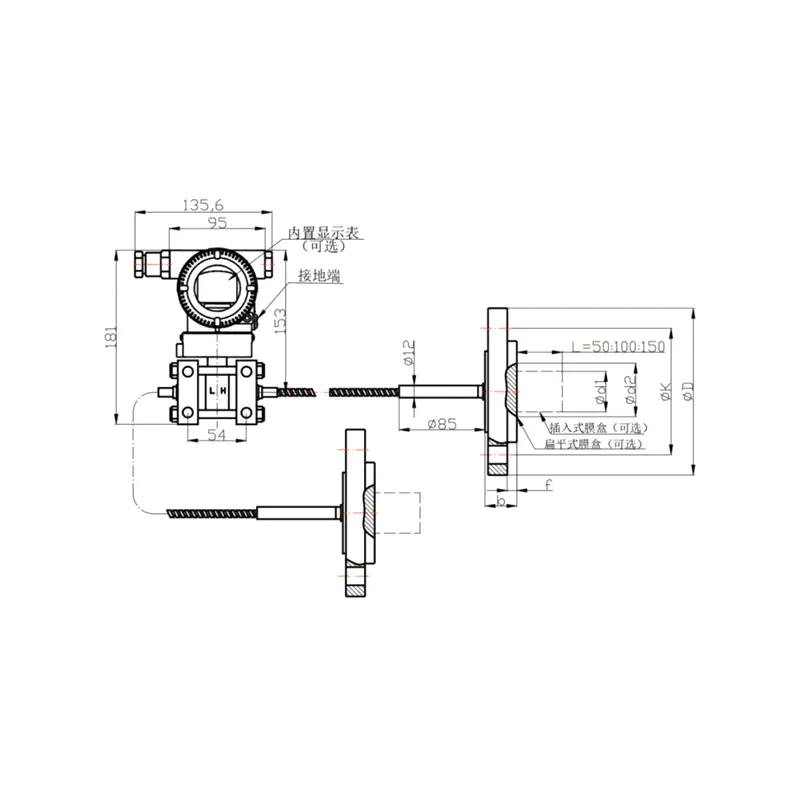

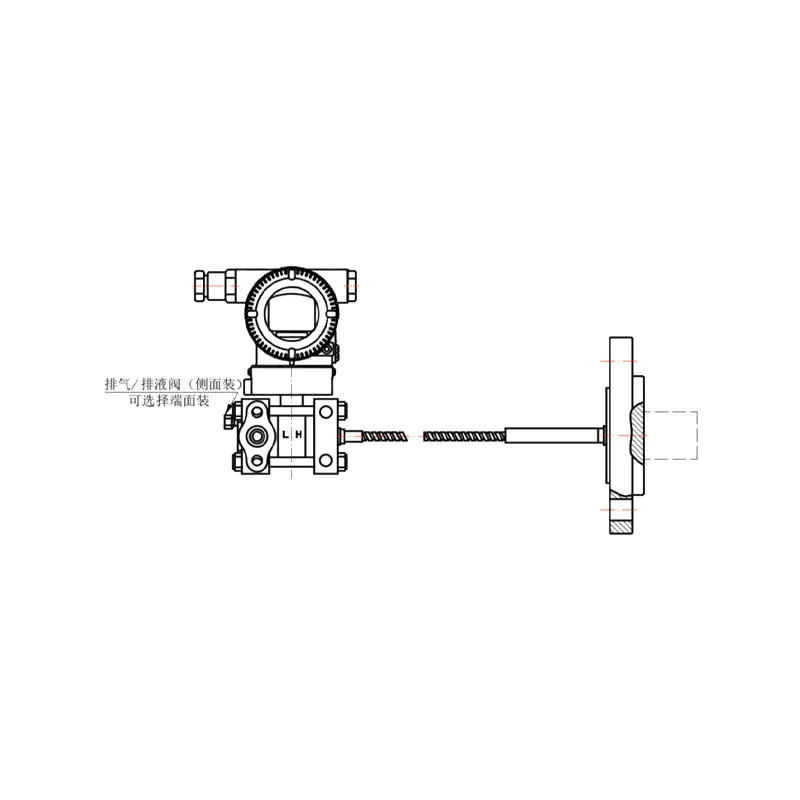

Desenho 1: Desenho de conjunto de vedação remota de pressão diferencial de dupla face tipo básico	Desenho 2: Desenho do conjunto de vedação remota de pressão diferencial de um lado do tipo básico

Nota:
(1) O conjunto de vedação remota de pressão diferencial de tipo básico básico de um lado pode ser instalado no lado de alta pressão ou no lado de baixa pressão do corpo do transmissor.
(2) O método de instalação do corpo do transmissor para conjuntos de vedação remota de pressão diferencial de tipo básico de um ou dois lados é o mesmo do transmissor de pressão diferencial da série XG3051DP.

Nota:Usercanoptionallyequipinsaatonbosannut.

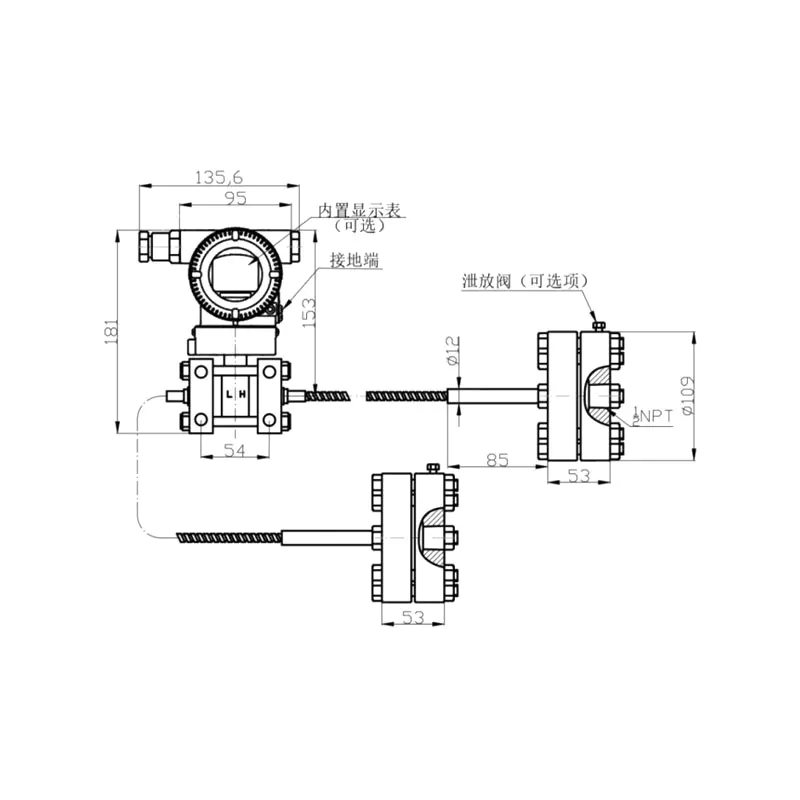

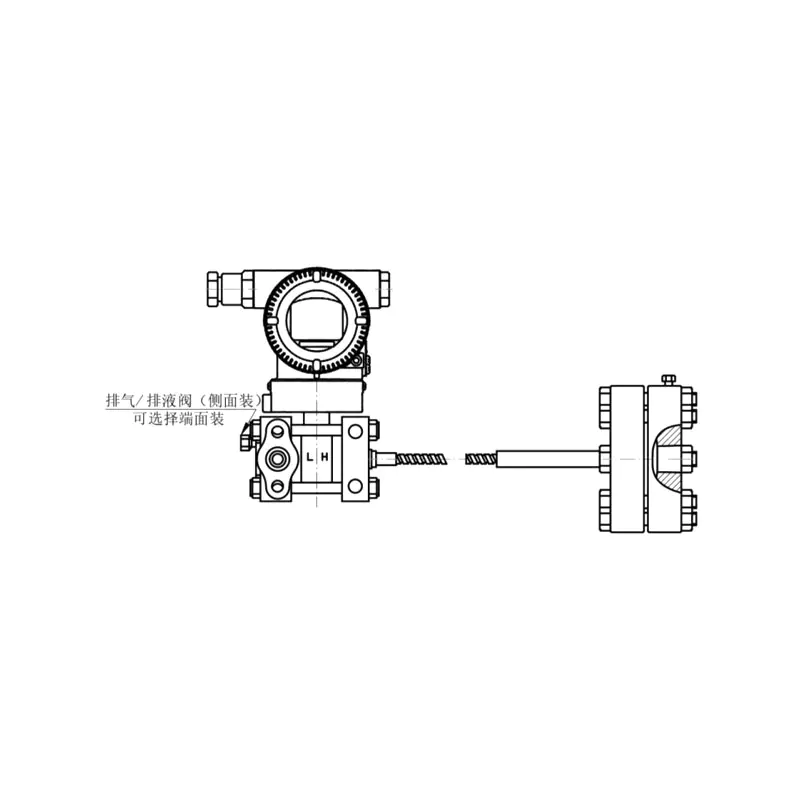

Figura 3	Figura 4 Conjunto de vedação remota de pressão diferencial montada em rosca unilateral

Nota:
(1) O conjunto de vedação remota de pressão diferencial montada com rosca em um lado pode ser instalado no lado de alta pressão ou no lado de baixa pressão do corpo do transmissor.
(2) O método de instalação do corpo do transmissor para conjuntos de vedação remota de pressão diferencial montados com rosca de um lado e de dois lados é o mesmo do transmissor de pressão diferencial da série XG3051DP.
