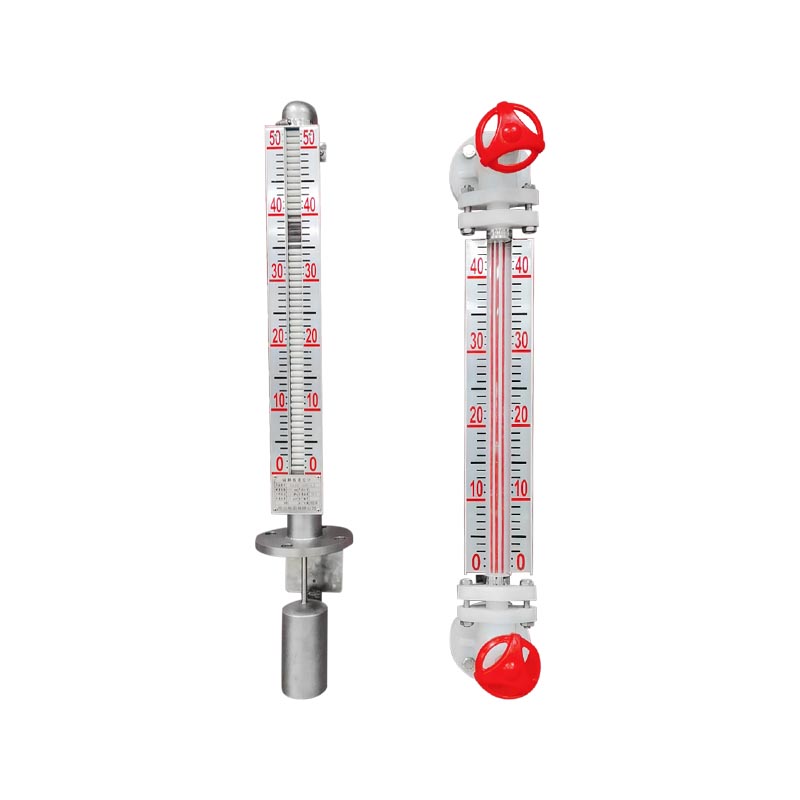

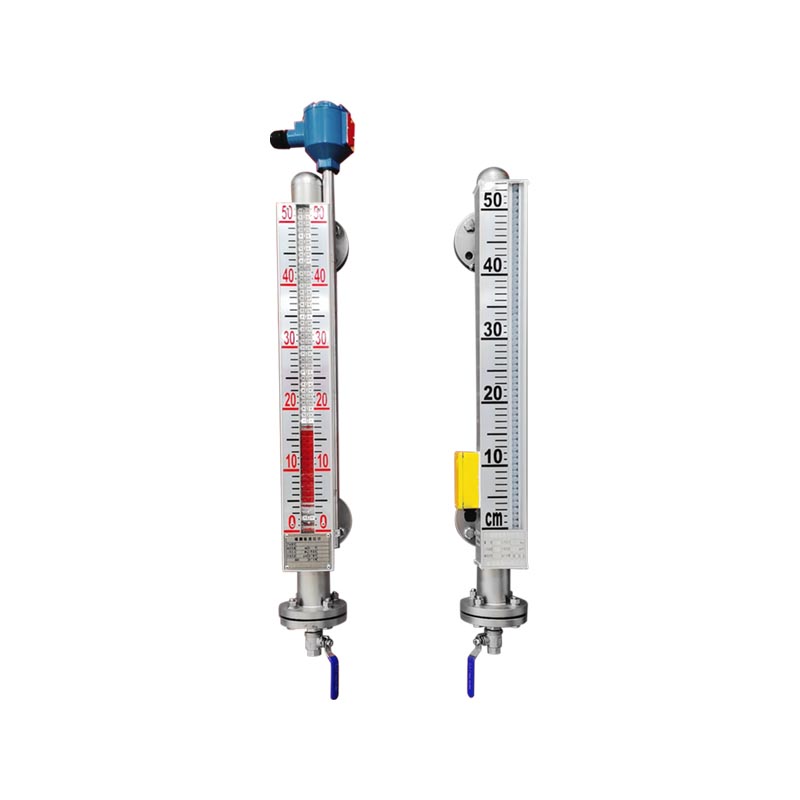

A série XGUHZ-50C de medidores de nível de flutuação magnética foi desenvolvida pela empresa com base na introdução de medidores de nível estrangeiros semelhantes. De acordo com a norma HG/T21584-95 do Ministério da Indústria Química, foi desenvolvido um novo tipo de medidor de nível de líquido. Para garantir a confiabilidade e superioridade técnica do produto, todas as partes fundamentais do instrumento são a qualidade das matérias-primas ou componentes importados. Pode substituir completamente produtos similares no país e no exterior. Confiável, seguro, prático e amplamente utilizado na medição e controle de alta temperatura, alta pressão e líquidos corrosivos. O medidor de nível de placa magnética da série UHZ-50C é amplamente utilizado em energia elétrica, petróleo, química, metalurgia, proteção ambiental, marinha, construção, alimentos e outras indústrias para medição e controle de nível de líquido no processo de produção. A série XGUHZ-50C de medidores de flutuação magnética pode ser usada em várias torres, tanques, ranhuras, recipientes tipo bola Detecção de nível de líquido médio em caldeiras e outros equipamentos. O medidor de nível de placa magnética da série UHZ pode ser usado com alta vedação, à prova de vazamentos e adequado para alta temperatura, alta pressão e resistência à corrosão. Compensa o indicador de nível de líquido em placa de vidro (tubo), a clareza dos pobres, fácil de romper, e possui outros defeitos, e todo o processo de medição sem área cega, mostrando uma faixa de medição clara. O medidor de nível de placa magnética para peças e componentes usa 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC e outros materiais e componentes importados. Possui excelente confiabilidade e resistência à corrosão. A série UHZ-50 de níveis de flutuação magnética pode ser produzida de acordo com diferentes ambientes de trabalho para se adaptar a uma variedade de ambientes e vários medidores de nível de mídia, que incluem: medidor de nível de flutuação magnética tipo anticorrosão UHZ-50F, jaqueta de isolamento térmico, medidor de nível duplo magnético de alta temperatura e alta pressão, medidor de nível de flutuação magnética montado na parte superior UHZ-50S. Série UHZ-50C de medidor de nível de flutuação magnética Pelo: corpo, caixa de placa giratória (You Hong, quadro branco, pequena flutuação magnética), tampa de flange, etc. Medição de nível de líquido para todos os tipos de recipientes de líquidos. O medidor de nível de placa magnética pode ser usado para alta temperatura, à prova de explosão, anticorrosão, alimentos e bebidas, etc. O nível de líquido no display in situ ou display e controle remoto. Pode ser feito com alta vedação, à prova de vazamentos e alta temperatura, alta pressão, alta viscosidade, fortes condições corrosivas medição segura e confiável do nível de líquido, todo o processo de medição não é área cega, o display é claro, a leitura é intuitiva e a faixa de medição é grande, com alarme de nível de líquido LK, interruptor de controle, alarme de limite superior e inferior e controle de nível de líquido ou nível de limite podem ser realizados, com transmissor de nível de líquido LB pode ser nível de líquido, sinal de interface Sinal padrão convertido em uma segunda linha 4 ~ 20mADC, detecção remota, instrução, registro e controle.
Características do produto:
1. Estrutura simples, fixação apertada, sem manutenção especial;
2. Exibição direta do nível de líquido; não afetado por alta temperatura, fluxo, fácil de fluir, fácil de queimar, tóxico e outras características;
3. Nenhuma fonte de energia em funcionamento; não há necessidade de desconectar o gabinete; também pode mostrar o nível de mudança e alarme;
4. Pode ser usado para ambientes de vácuo, alta pressão e alta temperatura. Meio de baixa densidade também pode ser aplicado;
5. Resistência à corrosão, adequada para a maioria dos líquidos corrosivos;
Principais indústrias de aplicação:
1. Indústria petroquímica
Tanque de armazenamento de petróleo bruto, chaleira de reação, torre de destilação, tanque de solvente, tanque de armazenamento ácido-base, dispositivo de separação de óleo e gás; Meça petróleo bruto, diesel, gasolina, vários solventes e meios químicos ácido-base.
2. Indústria química/fertilizante de carvão
Planta de carvão para petróleo, amônia sintética, planta de ureia, tanque de armazenamento de metanol, tanque de água circulante, tanque de condensado e monitoramento de nível de líquido de tanques de armazenamento sob condições de alta temperatura e alta pressão.
3. Indústria energética (energia térmica, cogeração)
Desaerador, condensador, aquecedor de alta e baixa pressão, tanque de água, tanque de esgoto; O nível de líquido do tanque auxiliar da caldeira é compatível com os sinais de transmissão remota para o DCS.
4. Tratamento de água e proteção ambiental
Estação de tratamento de esgoto, estação de água pura, reutilização de água recuperada, tanques de armazenamento de produtos químicos (PAC, PAM, tanques de produtos químicos ácido-base), tanque de regulação de águas residuais; Tanque municipal de abastecimento de água.
5. Indústria farmacêutica
Tanque de reação, tanque de ingredientes, tanque de fermentação, tanque de armazenamento de água purificada; Medidor de nível de flutuação magnética sanitária, adequado para condições de trabalho limpas farmacêuticas.
6. Alimentos e Bebidas
Processamento de cerveja, bebidas, grãos e óleo; tanques de armazenamento, tanques de ingredientes, utilizando materiais sanitários e anticorrosivos, medindo óleo comestível, xarope e caldo de fermentação.
Principais pontos de venda:
1. A exibição no local é intuitiva e não requer fonte de alimentação
Ao usar o acoplamento magnético para acionar a placa/coluna giratória para exibir o nível do líquido, os limites vermelho e branco ficam claros à primeira vista e também podem ser vistos à distância. Não consome energia elétrica e pode ser utilizado mesmo em caso de queda de energia.
2. Estrutura simples, alta confiabilidade e longa vida útil
O corpo principal consiste em um cilindro, flutuador e coluna magnética, sem componentes de transmissão complexos, baixa taxa de falhas, manutenção mínima e uso estável a longo prazo.
3. Boa vedação e sem vazamento
As peças do meio e do indicador são completamente isoladas (transmissão por acoplamento magnético), sem o risco de vazamento dos tubos/placas de vidro tradicionais, tornando-os mais adequados para meios tóxicos, inflamáveis e corrosivos.
4. Adapte-se às duras condições de trabalho
Pode suportar altas temperaturas (até 400 ℃), altas pressões (até PN40), forte corrosão e pode cobrir a maioria das condições de trabalho com revestimento/materiais opcionais (PP, PTFE, 304/316L).
5. Seguro e à prova de explosão, adequado para ambientes perigosos
O corpo é uma estrutura mecânica pura, com transmissores de transmissão remota opcionais de segurança intrínseca/à prova de explosão, que são muito adequados para ambientes inflamáveis e explosivos, como petróleo, produtos químicos e tanques de armazenamento.
6. A transmissão remota pode ser instalada para obter inteligência

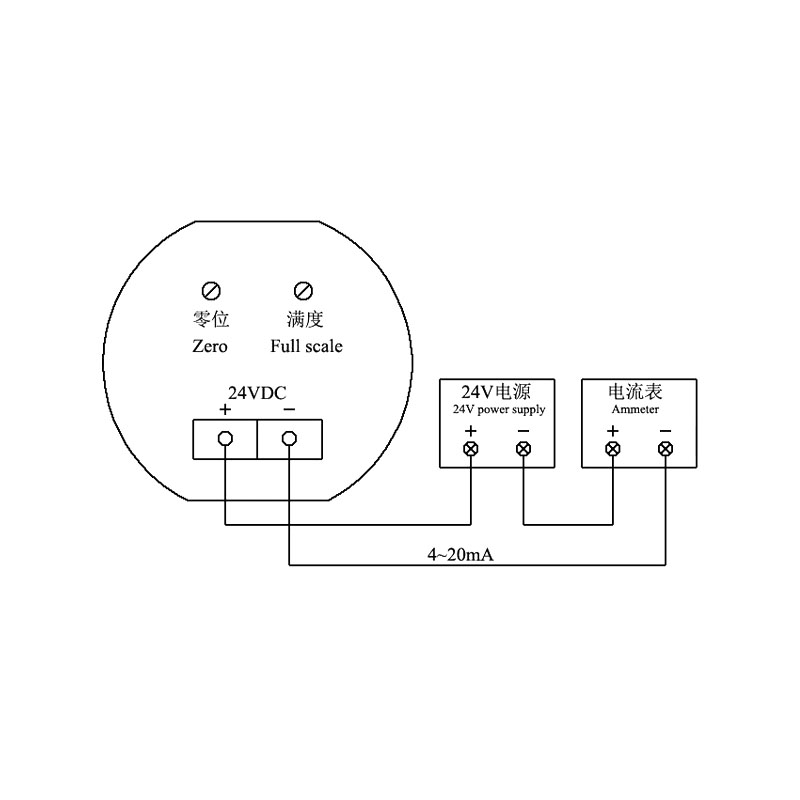

Transmissor remoto magnetostritivo/reed switch opcional, capaz de emitir 4-20mA, HART, RS485 e outros sinais, conectado ao DCS/PLC para monitoramento centralizado e também pode ser equipado com uma chave de nível de líquido para alarme de limite superior e inferior.
7. Grande faixa de medição e instalação flexível
A altura de medição pode variar de algumas centenas de milímetros a mais de dez metros, com vários métodos de instalação, incluindo montagem lateral, montagem superior e montagem lateral superior, adequados para vários corpos de tanques.
Notas de aplicação:
1. O equipamento do usuário no flange deve prestar atenção para garantir a tolerância à posição do formulário de fabricação e soldagem,
Caso contrário, afetará a instalação e o uso.
2. O medidor de nível de líquido deve ser instalado verticalmente. A verticalidade deve ser inferior a 5 graus.
3. O diagrama de estrutura de forma “L1” é chamado de medidor de nível de líquido magnético montado na lateral "distância do tubo Shen" (também chamado de
área cega). Este é um parâmetro importante que o usuário deve compreender. É um parâmetro importante nos parâmetros básicos do medidor de nível de líquido.
De acordo com o teorema de Arquimedes, o comprimento do medidor de nível de flutuação magnética depende da densidade do medido
meio líquido. Quanto menor a densidade do meio líquido, maior será a flutuação magnética. Tubo de chumbo do fio inferior
tubo até a parte inferior do comprimento da "distância do tubo Shen" é; pelo contrário, quanto mais curto for. Projete para facilitar
projeto. O uso correto pelos usuários, a instalação, a densidade especial do líquido típico e a mesa de controle da pia podem ser usados como
referência.
4. Para evitar transientes, o flutuador magnético no duto principal tem movimento e impacto em alta velocidade. Medidor de nível de líquido: Cathy
usará um flutuador magnético fixado na parte inferior do tubo de chumbo líquido. Os usuários devem ser instalados antes da instalação do
uso do cartão antes de instalar.
5. O medidor de nível de líquido deve ser instalado verticalmente para garantir que a bóia magnética se mova livremente no tubo principal.
6. O medidor de nível de líquido e o recipiente devem ser equipados com uma válvula de corte para cortar o material para limpeza e manutenção. 7. Medidor de nível de líquido: Não há promessa de precisão; isso afetará diretamente a operação normal do medidor de nível de líquido.
8. Após a instalação do medidor de nível de líquido, um ímã para correção: para a guia magnética de coluna dupla, para fazer com que o zero menos mostre vermelho, zero ou mais mostre branco.
9. Medidor de nível de líquido: Primeiro, abra a válvula do tubo de chumbo para líquido. Deixe o meio líquido se equilibrar no tubo principal,
Evite meio líquido com aumento rápido na diferença de flutuação, causado por falha de giro magnético ou bagunça (no caso deste fenômeno, pode haver recalibração magnética).
10 Flange de extremidade aberta bli: Ao usar um flutuador magnético, preste atenção ao lado da extremidade magnética com um magnético para cima, não pode virar.
11. Medidor de nível de líquido:e Não deve haver entrada de impurezas sólidas ou magnéticas para evitar o bloqueio da flutuação e o enfraquecimento da flutuabilidade.
12. Segundo a mídia, na tubulação principal da válvula de esgoto, retire o sedimento do tubo.
