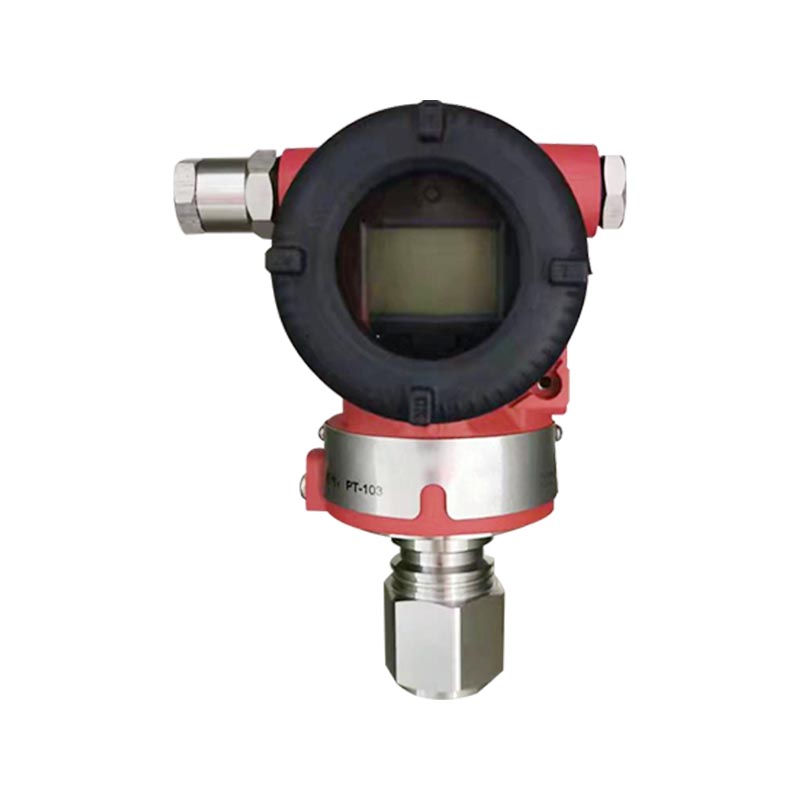

Transmissor de pressão diferencial/pressão absoluta XG3051T

Introdução do produto:
XG3051T é um transmissor de pressão inteligente de conexão direta da série 3051T, disponível em dois tipos: pressão manométrica e pressão absoluta; Adotando detecção capacitiva, diafragma 316L, saída HART de 4-20mA, fonte de alimentação 24VDC, precisão 0,075-0,15% FS, LCD opcional, suporte para calibração local/manual, revestimento à prova de explosão, proteção IP65, ampla cobertura de faixa, resistência ao impacto, boa estabilidade a longo prazo, instalado diretamente em tubulações de processo, sem necessidade de acessórios de pressão.

Principais aplicações:
Medir a pressão de gases, líquidos e vapores; Utilizado em redes petroquímicas, químicas, de energia, metalurgia, tratamento de água e redes de oleodutos e gasodutos; o tipo de pressão absoluta é adequado para condições de vácuo, pressão negativa, destilação e destilação; a pressão manométrica é usada para monitorar a pressão de tubulações comuns e áreas de tanques e é conectada a sistemas de controle DCS/PLC.

Contate-nos
ANTV：XG3051T Transmissor remoto de pressão diferencial/pressão absolutaSEG：Sem artigo seguinte
Perguntas frequentes Especificações de desempenho Especificações Funcionais Instalação Instruções de conexão de processo Especificações Físicas
Q1: Como distinguir entre os modelos de pressão manométrica XG3051T e de pressão absoluta, e eles podem ser usados ​​de forma intercambiável?
R: A pressão manométrica é baseada na pressão atmosférica local e a pressão absoluta é baseada no vácuo absoluto. Os foles de hardware são diferentes e não podem ser trocados diretamente; o tipo de pressão absoluta é preferido para condições de trabalho a vácuo, enquanto o tipo de pressão manométrica é preferido para pressão de tubulação comum.

Q2: O sinal de saída é 4-20mA. Suporta o protocolo HART?
R: O XG3051T vem como padrão com HART de 4-20mA, que pode ser ajustado manualmente para os parâmetros, ou um cabeçote LCD local pode ser selecionado para visualizar os valores de pressão localmente.

Q3: O meio pode entrar em contato diretamente com o diafragma do transmissor e com qual material ele está em contato?
R: O meio da estrutura de conexão direta entra em contato direto com o diafragma, e o diafragma padrão é de aço inoxidável 316L; Meios corrosivos fortes requerem confirmação prévia das condições operacionais e seleção de materiais de membrana especiais.

Q4: Quais são os motivos comuns para falha na saída do transmissor e salto numérico?
R: Primeiramente verifique se a alimentação de 24V está normal e se há alguma conexão solta na fiação; Em segundo lugar, investigue o impacto e o bloqueio da mídia do processo; Reinicialize e calibre novamente com o controlador HART e verifique se há alguma anormalidade na configuração da faixa.

P5: Para quais ambientes locais e níveis à prova de explosão o XG3051T é adequado?
A: Nível de proteção IP65, suporta seleção à prova de explosão; Adequado para aplicações petroquímicas, químicas, tratamento de água, energia e outras aplicações no local; Evite altas temperaturas que excedam a faixa e ambientes de forte vibração, e a temperatura média não deve exceder a faixa de especificação do produto.

Precisão de referência para faixa de ajuste
(Incluindo linearidade baseada em zero, histerese e repetibilidade)±0,075% Se TD>10 (TD = Faixa Máxima / Faixa Ajustada), então:±(0,0075 × TD)%

Efeito da temperatura ambiente
Código de intervalo Efeito total a -20℃ ~ 65℃
B/L ±(0,30×TD 0,20)%×Span
Outros ±(0,20×TD 0,10)%×Span
Código de intervalo Efeito total em -40℃ ~ -20℃ e 65℃ ~ 85℃
B/L ±(0,30×TD 0,20)%×Span
Outros ±(0,20×TD 0,10)%×Span

Efeito acima da faixa
±0,075% x intervalo

Estabilidade a longo prazo

Código de intervalo Efeito (deriva)
B/L ±0,2%×Período / 1 ano
Outros ±0,1%×Período / 1 ano


Efeito da fonte de alimentação
±0,001%/10V (12~42V DC), insignificante

Faixa e faixa de medição (pressão manométrica XG3051T)
Código de intervalo Tipo kPa barrara
B Alcance 0,6~6 6~60mbar
Período -6~6 -60~60mbar
C Alcance 2~40 0,02~0,4
Período -40~40 -0,4~0,4
D Alcance 2,5~250 0,025~2,5
Período -100~250 -1~2,5
F Alcance 30~3000 0,3~30
Período -100~3000 -1~30
G Alcance 0,1~10MPa 1~100
Período -0,1~10 MPa -1~100
H Alcance 0,21~21MPa 2.1~210
Período -0,1~21MPa -1~210
I Alcance 0,4~40MPa 4~400
Período -0,1~40 MPa -1~400
J Alcance 0,6~60 MPa 6~600
Período -0,1~60MPa -1~600


Alcance and Measureme Faixa nt (XG3051T- Pressão Absoluta）

Código de intervalo Tipo kPa barrara
L Alcance 2~40 0,02~0,4
Período 0~40 0~0,4
M Alcance 2,5~250 0,025~2,5
Período 0~250 0~2,5
O Alcance 30~3000 0,3~30
Período 0~3000 0~30
Artigo Descrição
Alcance Limits Pode ser ajustado arbitrariamente dentro dos limites superior e inferior da faixa. Recomenda-se selecionar o código de faixa com a menor taxa de turndown possível para otimizar as características de desempenho.
Configuração zero Zero e span podem ser ajustados para qualquer valor dentro da faixa de medição especificada na tabela, desde que: Span Calibrado ≥ Span Mínimo.
Efeito de posição de montagem A mudança da posição de montagem paralela à superfície do diafragma não causará desvio zero. Para desvio da posição de montagem superior a 90° em relação à superfície do diafragma: A faixa C apresenta desvio de zero <0,25kPa; outras faixas exibem desvio zero <0,15kPa. Todo desvio de zero pode ser corrigido pelo ajuste do ponto zero. Sem efeito de extensão.
Saída 2 fios, 4‑20 mA CC. Comunicação digital HART opcional. Saída linear ou de raiz quadrada selecionável.
Saída signal limits: Imin=3.9 mA, Imax=20.5 mA
Corrente de alarme Alarme baixo (mínimo): 3,7mA
Alarme alto (máximo): 21mA
Modo sem alarme (hold): mantém o valor atual válido antes da falha
Alarme padrão de fábrica: modo de alarme alto
Tempo de resposta Constante de amortecimento do amplificador: 0,1s; Constante de tempo do sensor: 0,1‑1,6s (depende do alcance e da taxa de abertura). Constante de tempo adicional ajustável: 0,1‑60s.
Tempo de aquecimento <15s
Temperatura ambiente −40~85°C
−20~65°C (com LCD e anel de vedação FKM)
Temperatura de armazenamento/transporte −50~85°C
−40~85°C (with LCD)
Limites de pressão Do vácuo ao alcance máximo.


Limite de sobrecarga:

Alcance 6kPa 40 kPa 250 kPa 3 MPa
Código (B) (C/L) (D/M) (F/O)
Limite de sobrecarga 0,2MPa 1 MPa 4 MPa 16 MPa
Alcance 10 MPa 21 MPa 40 MPa 60 MPa
Código (H) (eu) (eu) (K)
Limite de sobrecarga 20 MPa 50MPa 50MPa 70 MPa


Compatibilidade Eletromagnética (EMC)
Consulte a próxima página, Apêndice EMC'

Fonte de alimentação e condições de carga
A tensão da fonte de alimentação é 24V,R ≤ (Us-12V)/Imax k
onde Imáx = 23 mA
Tensão máxima de alimentação: 42VDC
Faixa de carga de comunicação digital: 230 ~ 600Ω

Conexão Elétrica
Prensa-cabo M20×1,5; terminais adequados para condutores de 0,5 ~ 2,5 mm².

Conexão de Processo
Conexão padrão ao processo: rosca interna NPT 1/2. Adaptadores disponíveis para rosca externa NPT 1/2, G1/2, M20×1,5 e porta de vácuo KF16.

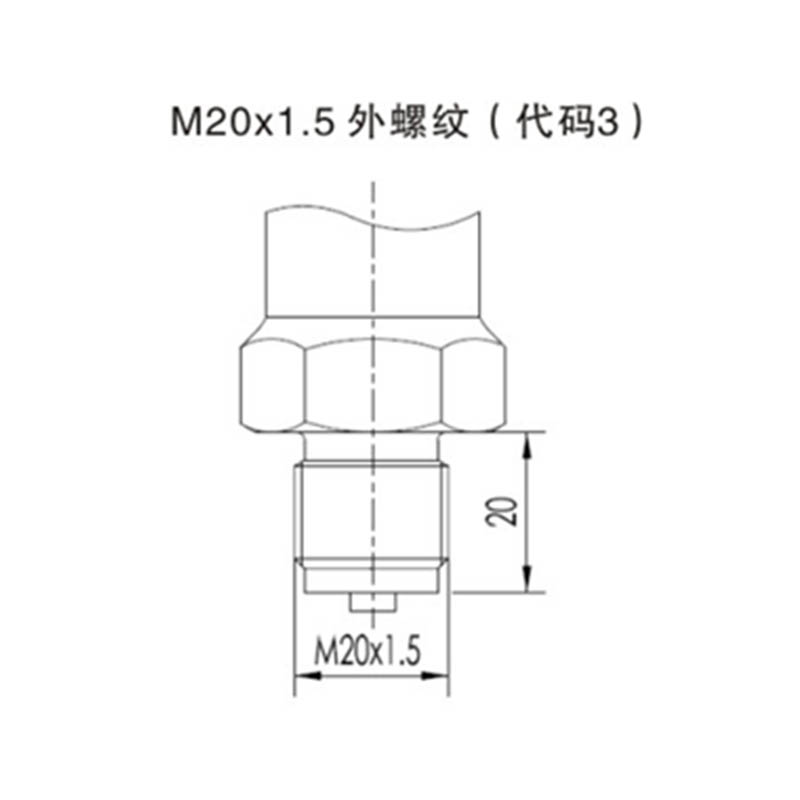

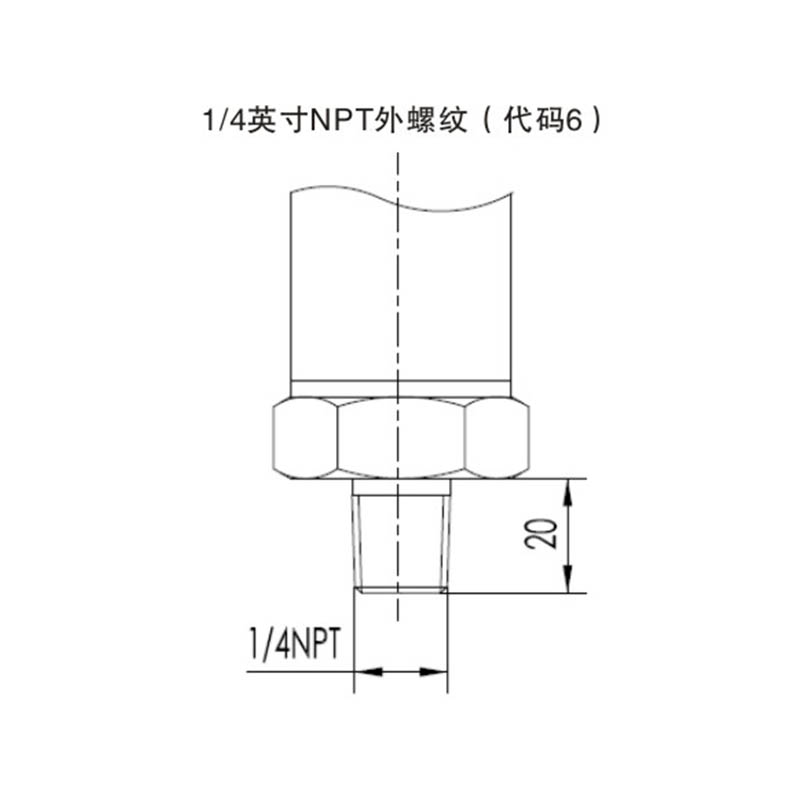

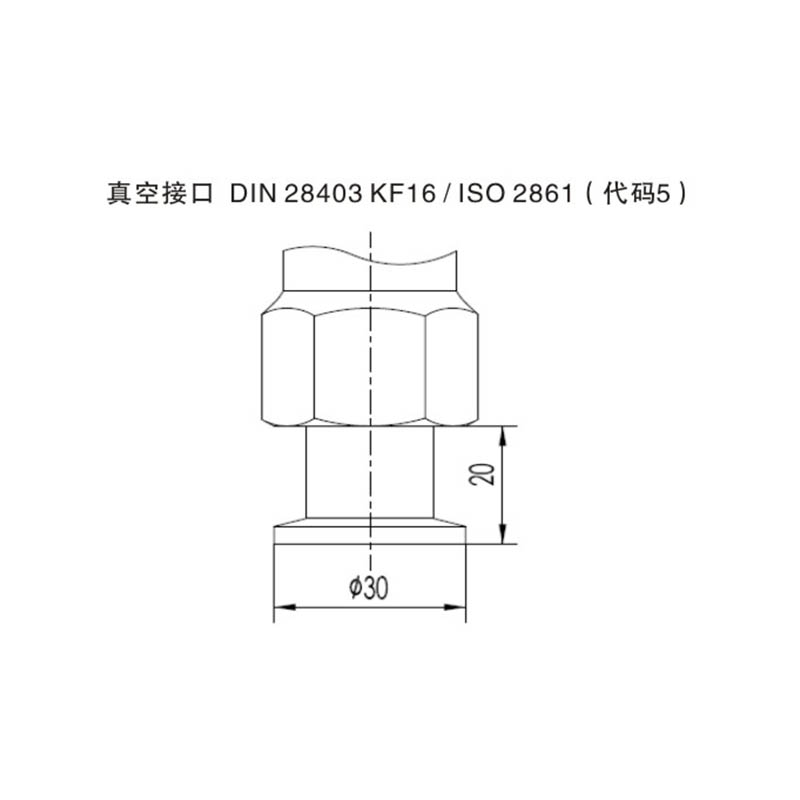

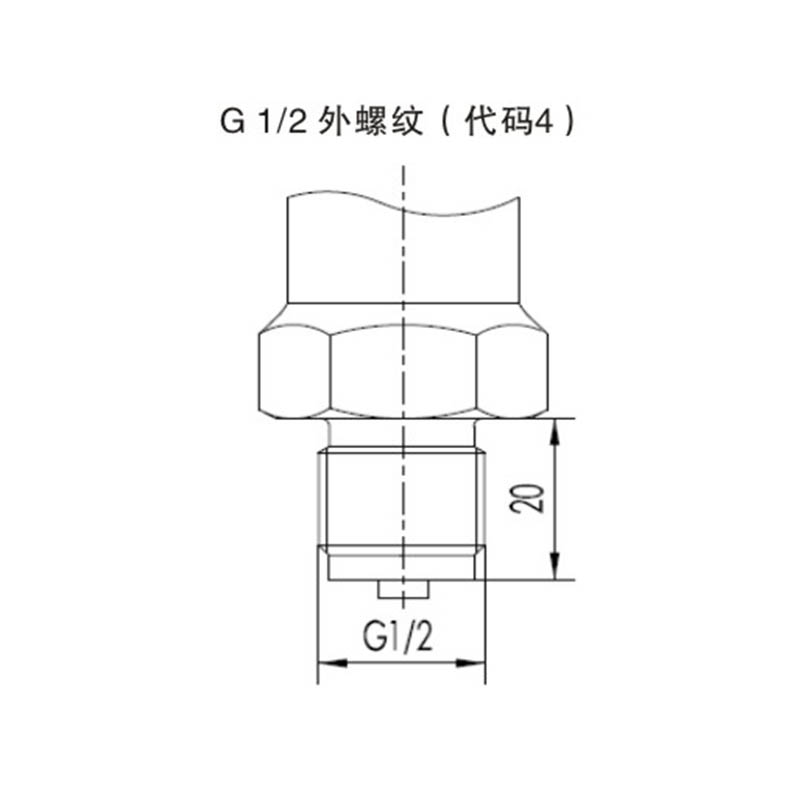

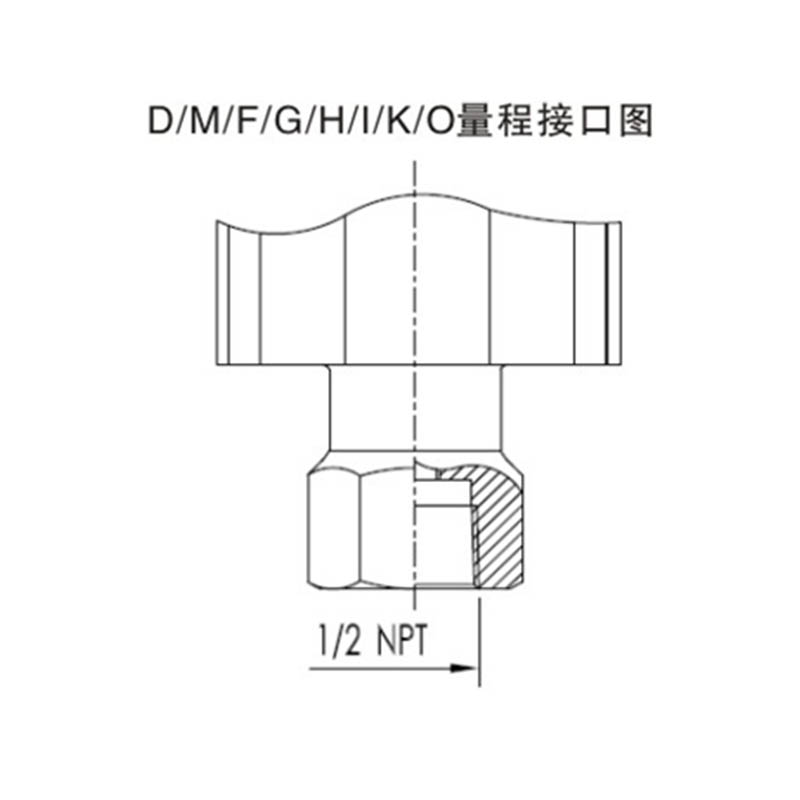

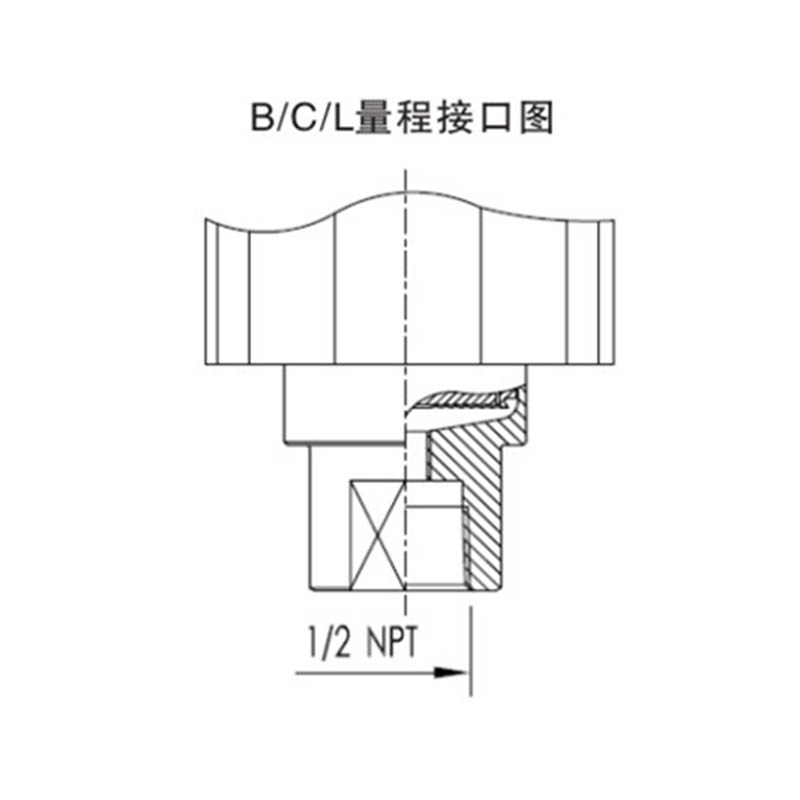

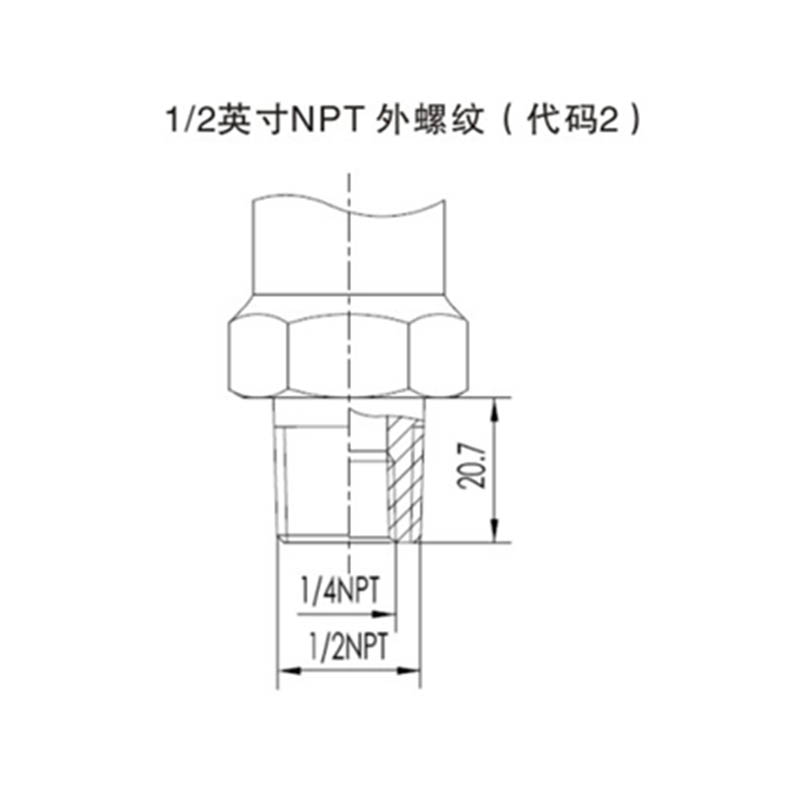

Descrição da Conexão do Processo (Código 1)
Formato Padrão (Código 1)
100064-Mjut 100054-1-6F2j
Formulário de Interface Derivada
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabela de códigos de modelo e especificação

Seleção do Transmissor de Pressão 3051T
1 G Pressão manométrica
A Pressão Absoluta
2 Precisão Saída
U Erro básico ±0,04% 4‑20 mA com comunicação HART
B Erro básico ±0,075% 4‑20 mA com comunicação HART
A Erro básico ±0,05% 4‑20 mA com comunicação HART
C Erro básico ±0,01% 4‑20 mA com comunicação HART
N Saída analógica 4‑20mA
3 Pressão manométrica
B 0‑0,6kPa ~ 6kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2,5kPa ~ 250kPa / (0‑0,25 ~ 25 mH₂O) / (0‑25 ~ 2500mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Apenas pressão absoluta
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2.500 mbar). Apenas pressão absoluta
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Apenas pressão absoluta
4 Material do diafragma/fluido de enchimento
A Óleo de aço inoxidável/silicone 316L
B Aço inoxidável 316L/óleo fluorado
C Hastelloy C/óleo de silicone
D Hastelloy C/óleo fluorado
5 Conexão de Processo
1 Rosca interna 1/2" NPT
2 Rosca externa de 1/2" NPT (com 1/4" NPT interna)
3 Rosca externa M20×1,5
4 Rosca externa G1/2
5 Conexão de vácuo DIN 28403 KF16 / ISO 2861
6 Rosca externa 1/4" NPT
6 Função Especial
N Nenhum
P Proteção contra raios
O Tratamento isento de óleo (para medição de oxigênio: enchimento com óleo fluorado, anel de vedação FKM, <6 MPa, <60 °C)
7 Suporte de montagem
N Nenhum
1 Aço inoxidável
2 Aço carbono galvanizado
8 Exibição
N Sem exibição
2 LCD com luz de fundo (−20 °C)
3 Visor OLED (−40 °C)
9 Tratamento à prova de explosão
N Versão padrão
A Tipo de segurança intrínseca, NEPSI
D Tipo à prova de chamas, NEPSI (excluindo prensa-cabo à prova de chamas)
10 Opções Adicionais
D Dispositivo de entrada de cabo à prova de chamas
E Dispositivo de entrada de cabos com maior segurança
V Versão de baixa tensão
S Carcaça totalmente em aço inoxidável

Nota:
Nota 1: Códigos de faixa correspondentes à interface XG3051T; códigos de faixa correspondentes à versão de pressão absoluta XG3051T.
Nota 2: A conexão de vácuo DIN 28403 KF16 / ISO 2861 aplica-se apenas a faixas dentro de 2,5 bar.

Artigo Descrição
Materiais Diafragma: aço inoxidável 316L, Hastelloy C
Conexão ao processo: aço inoxidável 316L
Fluido de enchimento: óleo de silicone
Carcaça do transmissor: Liga de alumínio com revestimento de resina epóxi
Anel de vedação da carcaça: Borracha nitrílica (NBR)
Placa de identificação: aço inoxidável 304
Peso 1,6 kg (sem LCD, suporte de montagem e conexão de processo)
Classificação de proteção do gabinete IP67


Cronograma de Compatibilidade Eletromagnética

Não. Item de teste Padrão Básico Condição de teste Nível de desempenho
1 Emissão Radiada (Invólucro) GB/T 9254-2008 Tabela 5 30 MHz~1000 MHz Passee
2 Emissão Conduzida (Porta de Alimentação DC) GB/T 9254-2008 Tabela 1 0,15 MHz~30 MHz Passee
3 Imunidade ESD GB/T 17626.2-2006 4 kV (Contato) / 8 kV (Ar) B
4 Imunidade ao Campo Eletromagnético RF GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Imunidade ao campo magnético de frequência de energia GB/T 17626.8-2006 30 A/m A
6 Imunidade Elétrica Transitória / Explosão Rápida GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Imunidade a surtos GB/T 17626.5-2008 1 kV (linha-linha) / 2 kV (linha-terra) (1,2/50 碌s) B
8 Imunidade a perturbações conduzidas induzidas por campo de RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Nota:
(1) Nível de Desempenho A: O desempenho normal é mantido dentro dos limites das especificações técnicas durante os testes.
(2) Nível de desempenho B: Degradação temporária ou perda de função/desempenho pode ocorrer durante o teste, com autorrecuperação. As condições reais de operação, memória e dados permanecem inalterados.
