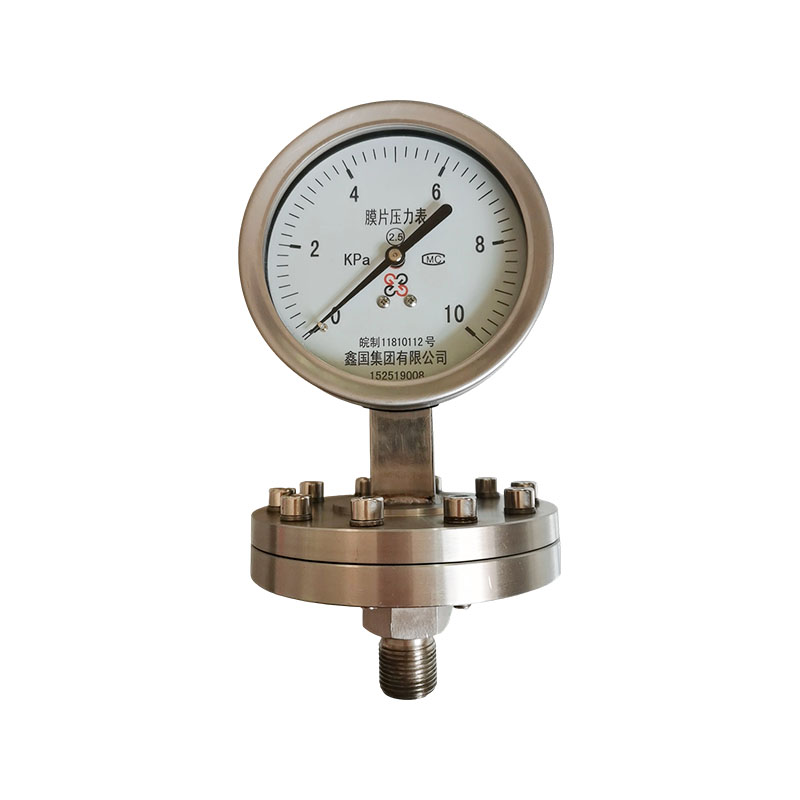

Manômetro de diafragma da série XG/Y-M

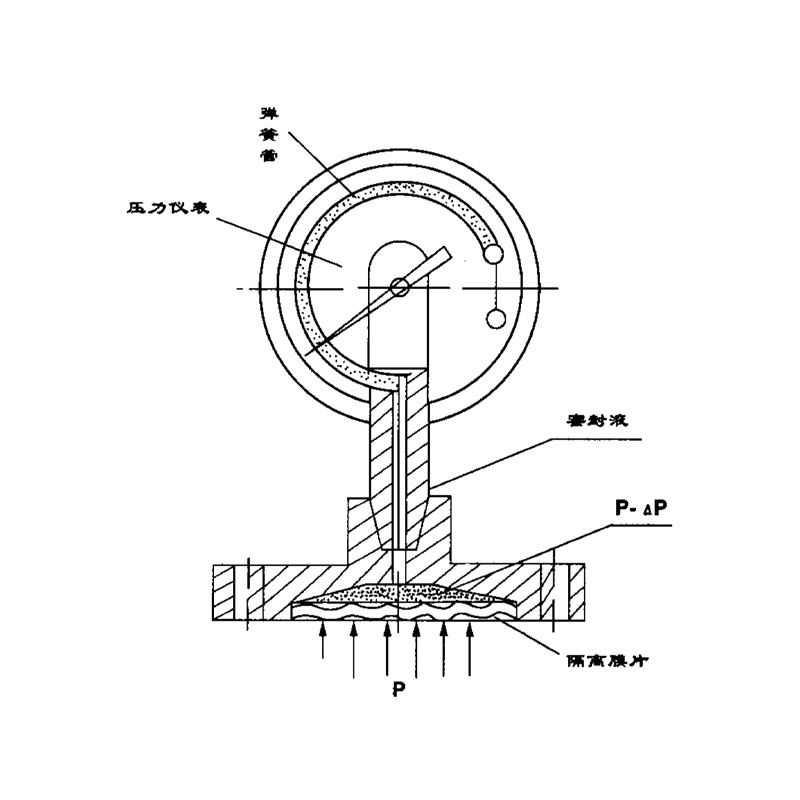

O manômetro de diafragma da série XG/YM é um instrumento de medição de pressão indireta composto por uma cabeça de manômetro e um isolador de diafragma. O meio testado apenas entra em contato com o diafragma de isolamento e o flange/junta e não entra no interior da cabeça do manômetro. A pressão do meio impulsiona a deformação da membrana do diafragma e, através do fluido de transmissão de pressão selado preenchido dentro do isolador, a pressão é transmitida ao tubo de mola da cabeça do medidor, obtendo a exibição da pressão local.

Vantagens do produto:
1. Isolamento e proteção para salvaguardar o movimento do instrumento
O meio medido é completamente separado do movimento interno do manômetro por uma membrana diafragma. Meios corrosivos, de alta viscosidade, facilmente cristalizados e contendo partículas sólidas não entrarão em contato direto com os componentes sensíveis do manômetro, evitando corrosão, bloqueio e danos ao movimento.
2. Adapte-se a meios agressivos e complexos
Ele pode medir líquidos altamente corrosivos, lamas viscosas e meios com impurezas, que não podem ser manuseados por manômetros comuns de aço inoxidável. Os manômetros de diafragma também podem ser usados ​​para expandir a faixa média aplicável de manômetros.
3. Anti-entupimento, não é fácil ficar preso no medidor
O meio não entrará no canal de fluxo interno do medidor e não haverá problemas como acúmulo de cristais, bloqueio de partículas ou bloqueio do ponteiro, reduzindo bastante a probabilidade de falha.
4. Ampla gama de opções de materiais
A membrana do diafragma pode ser feita de vários materiais, como 316L, Hastelloy, Monel, PTFE, etc., e pode ser selecionada de forma flexível para diferentes condições de corrosão forte para atender às necessidades de medição de meios químicos especiais.
5. Desempenho de medição estável
Preenchido internamente com fluido de isolamento de transmissão de pressão, a transmissão de pressão é sensível e precisa, o sinal de pressão é estável e a precisão da medição é confiável; Pode ser usado com contatos elétricos comuns, resistentes a choques e um corpo totalmente em aço inoxidável.
6. Formulário de instalação flexível

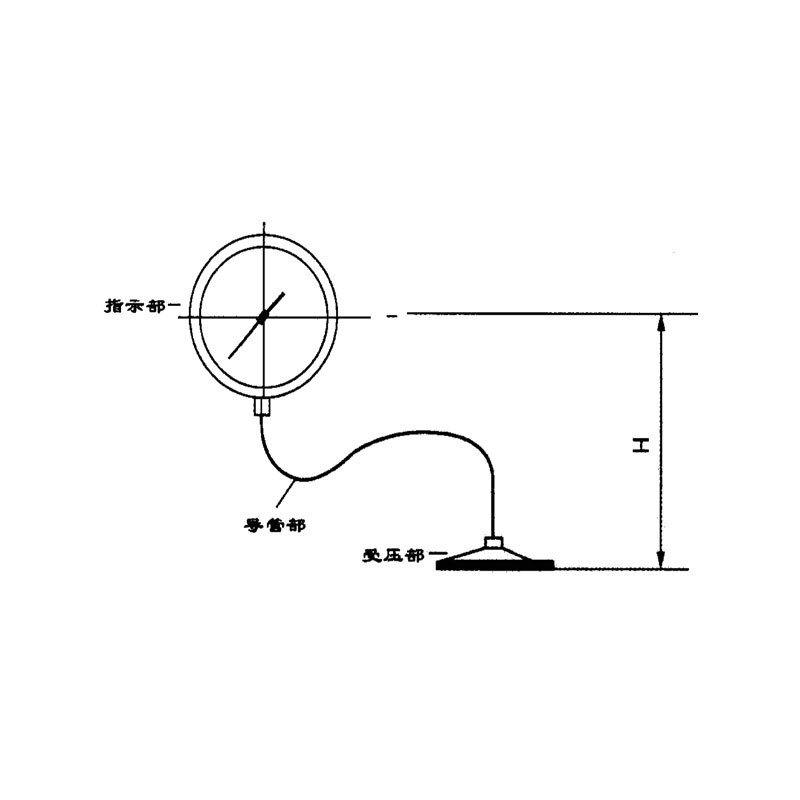

Existem opções diretas, flangeadas e rosqueadas, podendo também ser equipado com dispositivos remotos de diafragma, que facilitam diferentes interfaces de instalação de tanques e tubulações e facilitam a desmontagem e manutenção.

Principais pontos de venda:
1. A estrutura de isolamento do diafragma separa completamente o meio do movimento, evitando corrosão e bloqueio, e evitando bloqueio do ponteiro e danos ao movimento.
2. Adequado para meios complexos e agressivos, pode medir meios de alta viscosidade, facilmente cristalizados, portadores de partículas e fortemente corrosivos, resolvendo condições de trabalho que não podem ser medidas por medidores de pressão comuns.
3. Vários materiais estão disponíveis para a membrana, incluindo 316L, Hastelloy, PTFE, etc., que podem ser selecionados de forma flexível para diferentes cenários de corrosão e têm forte adaptabilidade.
4. Vários métodos de conexão, incluindo opções de rosca e flange, podem ser combinados com cabeças de contato elétricas e resistentes a choques para atender às necessidades de medição de pressão e controle de alarme.
5. Seguro e durável, bloqueando o vazamento de meios perigosos, reduzindo a frequência de substituição de instrumentos e reduzindo os custos de manutenção no local.
