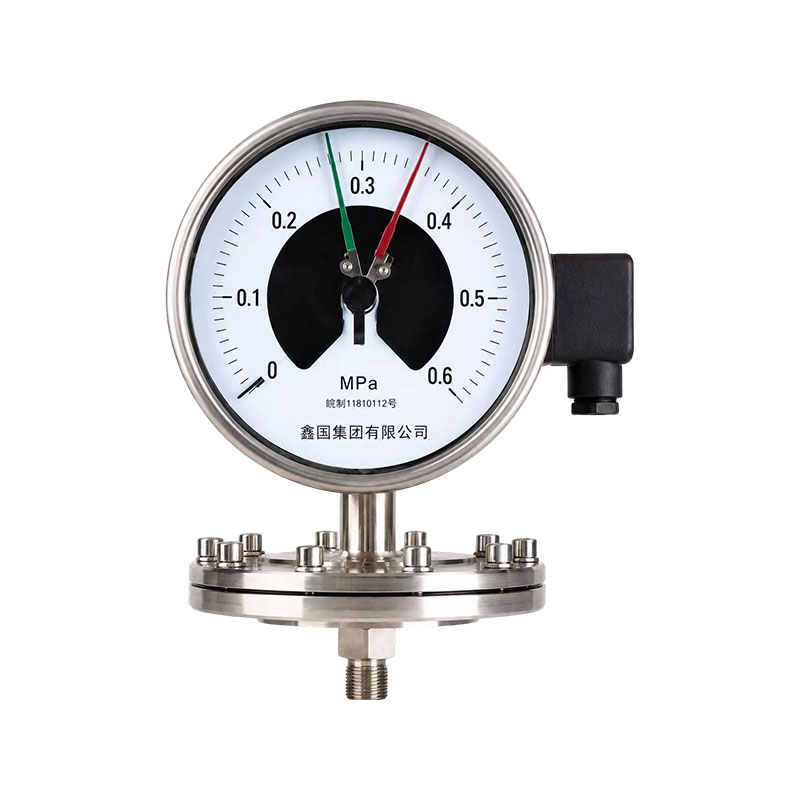

Manômetro de diafragma da série XG/YPF

O manômetro de diafragma da série XG/YPF é um manômetro anticorrosivo de indicação local com um diafragma corrugado como elemento elástico sensível à pressão. Consiste em um diafragma de medição, uma junta/flange, um mecanismo de transmissão de biela e uma caixa. O meio medido atua diretamente na membrana corrugada, causando deformação por deslocamento da membrana sob pressão. Ele é amplificado pelo movimento da engrenagem da biela, acionando o ponteiro para exibir o valor da pressão no mostrador. O meio é bloqueado pela membrana e não entra no interior do movimento. É adequado para medir a pressão de gases e líquidos corrosivos, viscosos e difíceis de cristalizar.

Vantagens do produto:
1. Forte capacidade anti-entupimento: o diafragma serve como um elemento sensor de pressão sem pequenos orifícios de fluxo, adequado para medir meios viscosos, contendo impurezas e facilmente precipitados, e não é propenso a entupimento ou emperramento do medidor.
2. Pode medir micropressão e baixa pressão, com alta sensibilidade do diafragma e uma resposta sensível a baixas pressões e mudanças de pressão, adequado para medir condições de baixa pressão de gases e líquidos.
3. Boa resistência à corrosão: o diafragma pode ser feito de materiais como 316, Hastelloy, PTFE, etc., para lidar com meios corrosivos e proteger a estrutura interna do instrumento.
4. A estrutura é segura e confiável, com capacidade de sobrecarga melhor que a de um manômetro de tubo de mola; A estrutura do corpo é simples e fácil de manter e pode ser combinada com cabeças de contato elétricas e resistentes a choques para obter controle de alarme.

Principais pontos de venda:
1. Não é fácil de bloquear, não há canais de fluxo pequenos, adequados para meios viscosos, granulares e facilmente precipitados, resolvendo o problema de bloqueio comum da agulha do manômetro.
2. Medição sensível de baixa pressão; elemento sensor de pressão do diafragma; resposta rápida a mudanças de micropressão e baixa pressão; medição estável.
3. Existem vários materiais de membrana para escolher, incluindo membranas 316L, Hastelloy e PTFE, para lidar com vários meios corrosivos.
4. Possui bom desempenho de sobrecarga, resistência ao impacto de pressão instantânea, não é fácil de danificar componentes sensores de pressão e possui alta confiabilidade operacional.
5. A seleção da função é flexível e pode obter alarme de pressão por meio de contatos de distribuição. Também pode ser utilizado como modelo resistente a choques, de simples instalação e manutenção e fácil reposição.
