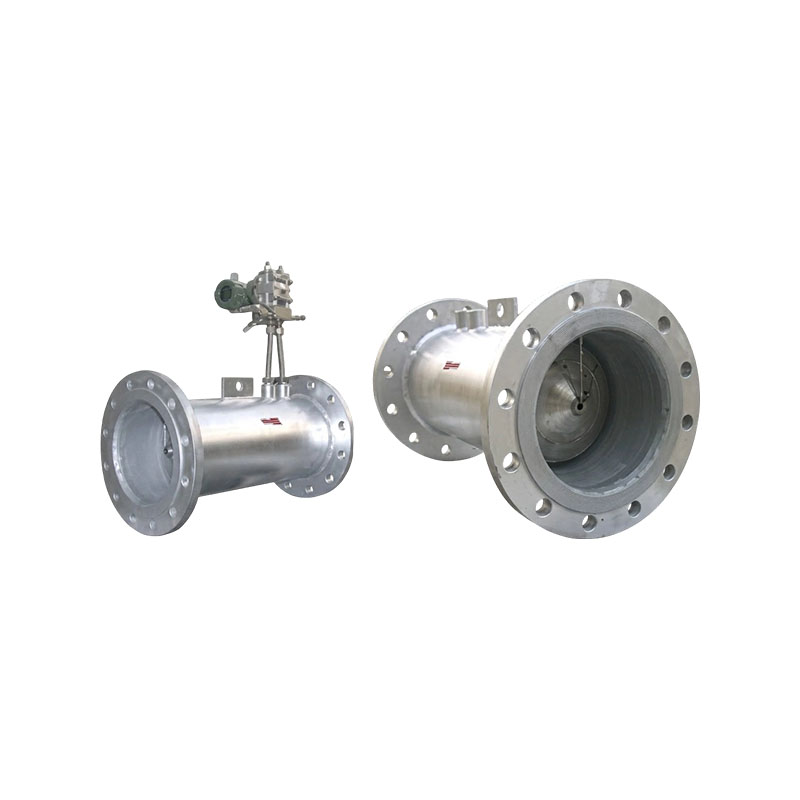

Medidores de vazão de entalhe em V da série XG-V

Os medidores de vazão com entalhe em V da série XG-V são instrumentos de pressão diferencial que medem o fluxo de fluido dentro de um tubo com base nas leis de conservação de massa e energia. Ele utiliza de forma inovadora um cone em forma de V suspenso no centro da tubulação como elemento de estrangulamento, que tem as vantagens exclusivas de auto-retificação e auto-limpeza. É um novo tipo de instrumento com uma ampla gama de aplicações.

Características do produto:
1. A função de autolimpeza do medidor de vazão cônico XG-V diminui a velocidade do fluxo no centro da tubulação e acelera a velocidade do fluxo próximo à parede do tubo quando o fluido passa pelo cone em forma de V, dificultando o depósito de sujeira no elemento de estrangulamento, o que é benéfico para uma medição precisa e estável.
2. O medidor de vazão cônico XG-V possui uma função de auto-retificação. O cone em forma de V, que pode diminuir a velocidade do fluxo no centro da tubulação e acelerar a velocidade do fluxo perto da parede do tubo, melhora efetivamente a distribuição da velocidade do fluxo do fluido, alcança a auto-retificação e encurta bastante o comprimento dos tubos retos dianteiros e traseiros. Contanto que alcance o 0-3DN frontal e o 0-1DN traseiro, ele pode ser usado.
3. Boa resistência ao desgaste, boa estabilidade a longo prazo e alta repetibilidade de medição.
4. A estrutura especial possui baixa perda de pressão, com perda de pressão variando de 1/3 a 1/5 da placa de orifício. A relação de alcance é de 10:1 (especial até 30:1).
5. A estrutura especial é adequada para medir baixa pressão estática e baixa vazão.
6. Devido à estrutura única do medidor de vazão cônico, ele é frequentemente usado como misturador em muitos casos.
7. Adequado para temperaturas de trabalho de até 850 ° C e pressões de até 42MPa. Se forem utilizados materiais especiais, o alcance é ainda maior.
8. Para a conveniência dos usuários, o medidor de vazão cônico XG-V da nossa empresa possui estruturas integradas e divididas.
9. O sistema de medidor de vazão cônico plug-in XG-V patenteado da nossa empresa resolve o problema do alto custo do uso de sensores V-cone para grandes diâmetros, mantém as vantagens da medição V-cone, expande muito o campo de aplicação dos medidores de vazão V-cone e resolve o problema de pequena pressão diferencial em tubulações de grande diâmetro, o que torna a medição inconveniente. Tem boa economia, pontualidade e estabilidade.
10. O medidor de vazão de cone V integrado inteligente adota design de circuito avançado, funções poderosas, baixo consumo de energia, uma tela LCD grande para informações de fluxo e memória interna avançada para garantir a segurança dos dados.
11. O sistema integrado de medidor de vazão de cone V pode ser alimentado por baterias e 24 VCC externo, emite sinais de pulso e 4-20 mA e possui o protocolo HART.

Principais pontos de venda:
1. Requisito de seção de tubo reto curto: Equipado com efeito de retificação de campo de fluxo, apenas seções de tubo reto 0-3D a montante e 0-1D a jusante são necessárias. Também pode ser instalado e utilizado para reformas no local e espaços estreitos de tubulações, reduzindo custos de construção.
2. Adequado para meios sujos e complexos: A estrutura de estrangulamento anular tem um efeito de auto-sopro e autolimpeza, o que dificulta o acúmulo e o bloqueio de poeira. Ele pode medir meios gasosos, líquidos e de vapor que contenham impurezas, sejam propensos a incrustações e tenham alta viscosidade.
3. Medição estável e confiável: Sem peças móveis, boa repetibilidade, resistência ao desgaste, pequena atenuação de precisão de longo prazo, medição estável sob condições de vazão alta e baixa, relação de ampla faixa.
4. Pequena perda de pressão: Comparado com dispositivos de estrangulamento de placa de orifício, tem menor perda de pressão, economiza consumo de energia do sistema e é adequado para grandes diâmetros de tubos e condições de produção contínua e ininterrupta.

Indústria de aplicativos:
1. Indústria de petróleo e gás natural: medição de processos e liquidação comercial de petróleo bruto, petróleo refinado, gás natural e meios de petróleo e gás contendo impurezas.
2. Indústria química e petroquímica: monitoramento de fluxo de gases de processo, vapor, meios corrosivos, lamas e fluidos facilmente cristalizáveis.
3. Indústria de energia elétrica e térmica: medição de vazão de vapor de caldeira, água de alimentação, condensado, gás, gases de combustão, etc., em usinas termelétricas e projetos de aquecimento centralizado.
4. Indústria metalúrgica: Detecção de fluxo de meios industriais, como gás de alto-forno, gás de coqueria, água circulante, ar comprimido e lama.
