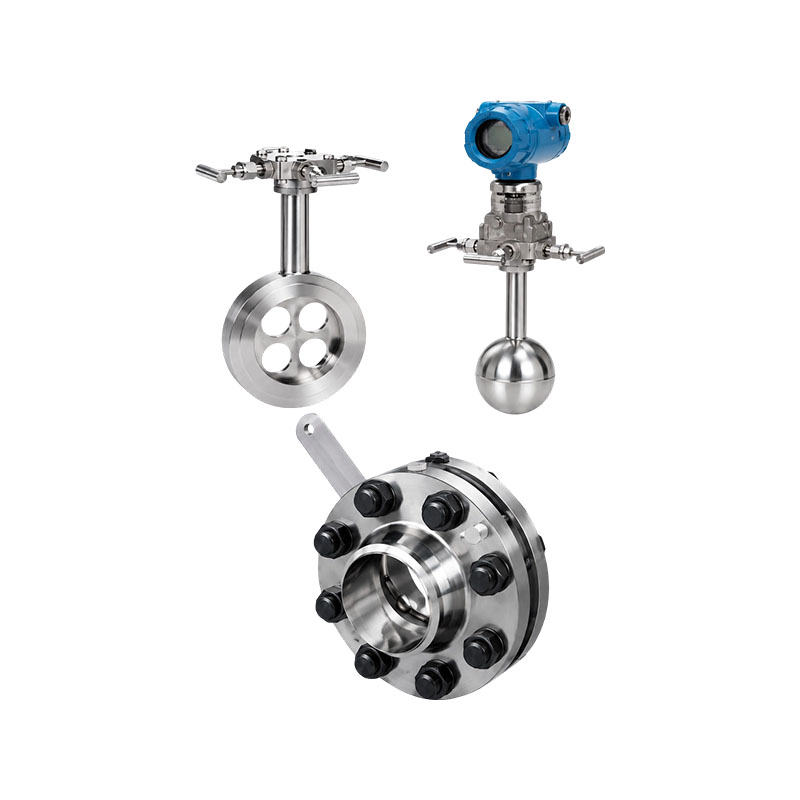

Medidor de vazão balanceado tipo XG-PHL

O medidor de vazão balanceado tipo XG-PHL melhorou muito o dispositivo de estrangulamento tradicional e possui características significativas de retificação balanceada. Os dispositivos de estrangulamento tradicionais possuem apenas uma abertura de fluxo, o que faz com que o fluido perca seu fluxo ideal após o estrangulamento, não aproveitando totalmente as vantagens dos medidores de vazão de pressão diferencial. Os medidores de vazão balanceados aplicam-se a quase todas as medições de fluidos e representam uma revolução na tecnologia de medição de fluidos. Atualmente, medidores de vazão balanceados têm sido amplamente utilizados em indústrias como petróleo, química, metalurgia, energia, gás natural e tratamento de água.

Princípio de funcionamento:
Um medidor de vazão balanceado é um medidor de vazão de pressão diferencial revolucionário que funciona com o mesmo princípio de outros medidores de vazão de pressão diferencial, com base no princípio de conversão de energia em tubulações seladas; sob condições de fluido ideais, a vazão em uma tubulação é proporcional à raiz quadrada da pressão diferencial. A vazão na tubulação pode ser calculada com base na equação de Bernoulli medindo o valor da pressão diferencial. O sensor de fluxo balanceado é um retificador de estrangulamento de disco poroso instalado na seção transversal da tubulação, com tamanho e distribuição de cada furo customizados com base em fórmulas especiais e dados de teste, conhecidos como número de orifício. Quando o fluido passar pelos orifícios funcionais do disco, ele será equilibrado e retificado; o vórtice será minimizado e um fluido aproximadamente ideal será formado. Através do dispositivo de medição de pressão, um sinal de pressão diferencial estável pode ser obtido, e a vazão volumétrica e a vazão mássica podem ser calculadas de acordo com a equação de Bernoulli.

Características do produto:
1. Alta linearidade e boa repetibilidade. O sensor de fluxo balanceado possui uma estrutura porosa simétrica, que pode equilibrar o campo de fluxo, reduzir correntes parasitas, vibrações e ruído de sinal. A estabilidade do campo de fluxo é bastante melhorada e a linearidade é 5 a 10 vezes maior que a da placa de orifício. A repetibilidade é aumentada em 54%, ou seja, 0,15%. Pelo seu desempenho abrangente, o medidor de vazão balanceado pertence à categoria de medidores de vazão de alta qualidade.
5: Quando a relação de faixa é 1, a linearidade pode atingir ± 0,3%;
7: Quando a relação de faixa é 1, a linearidade pode atingir ±0,5%.
10: Quando a relação de faixa é 1, a linearidade pode atingir ± 1,0%.
2. Baixos requisitos para seções de tubos retos. Devido ao campo de fluxo estável e ao dobro da velocidade de recuperação de pressão em comparação com placas de orifício, os sensores de fluxo balanceados reduzem bastante os requisitos para seções de tubos retos. As seções retas dianteiras e traseiras são geralmente 3D e 1D, com comprimento mínimo inferior a 0,5D, eliminando assim um grande número de seções retas de tubos, especialmente aquelas feitas de materiais especiais e caros.
3. Reduza a perda de pressão permanente. O design poroso simétrico e balanceado reduz as forças de cisalhamento turbulentas e a formação de vórtices, reduz a perda de energia cinética e reduz a perda de pressão permanente em 2,5 vezes em comparação com placas de orifício sob as mesmas condições de medição, economizando assim consideráveis ​​custos de energia operacional. É um instrumento de poupança de energia que vale a pena promover extensivamente.
4. Resistente à sujeira e não obstrui facilmente. O design de equilíbrio simétrico poroso reduz a formação de forças de cisalhamento turbulentas e redemoinhos, reduzindo bastante a formação de zonas mortas, garantindo a passagem suave de meios sujos através de múltiplos furos e reduzindo a chance de bloqueio de furos de fluido.        5. Pode substituir diretamente a placa de orifício. Possui o mesmo método de uso e aparência da placa de orifício, podendo ser substituída diretamente sem qualquer alteração nas tubulações ou instrumentos relacionados. É muito adequado para a transformação EMS de medição de energia de toda a planta para substituir a placa de orifício por um medidor de vazão balanceado.
6. Ampla faixa de medição de vazão. De acordo com os resultados experimentais, equilibre o desempenho do medidor de vazão para que sua vazão possa variar de mínimo a supersônico, com número de Reynolds mínimo abaixo de 200 e número de Reynolds máximo maior que 107; O valor beta pode ser selecionado de 0,5 a 0,90.
7. A estabilidade a longo prazo é boa. Devido à redução significativa da força de cisalhamento turbulenta, o atrito direto entre o meio e o elemento de estrangulamento é bastante reduzido e seu valor β permanece inalterado por um longo tempo. Todo o instrumento não possui partes móveis, por isso pode manter a estabilidade por muito tempo.
8. Pode medir meios de alta temperatura e alta pressão. Assim como as placas de orifício e outros dispositivos de estrangulamento, a temperatura e a pressão de trabalho dependem do material e do tipo da tubulação e do flange. A temperatura de trabalho pode chegar a 850 ° C e a pressão de trabalho pode chegar a 42 MPa.
9. Pode medir impurezas em condições de trabalho complexas. Devido ao seu design estrutural exclusivo, tem desempenho especial e pode executar gás-líquido bifásico, vários gases mistos (como gás, biogás, gás de carvão, etc.), vários gases de baixa temperatura (como GNL, nitrogênio líquido, oxigênio líquido, hidrogênio líquido, cloro líquido, etileno liquefeito, gás liquefeito de petróleo, etc.), meio bifásico gás-líquido (como umidade), lama, fluxo de água multifásico, fluxo de água vibratório, interferência eletromagnética mídia e fluxo bidirecional (porque o medidor de vazão de equilíbrio é completamente simétrico em ambos os lados).

Indústria de aplicativos:
1. Indústria petroquímica: Medição de vazões de líquidos, gases e vapor
2. Energia térmica: medição de vapor de caldeira, água circulante e gás
3. Metalurgia: gás de alto forno, água de resfriamento, gás de processo
4. Tratamento de água: águas residuais industriais, água pura, ar comprimido
