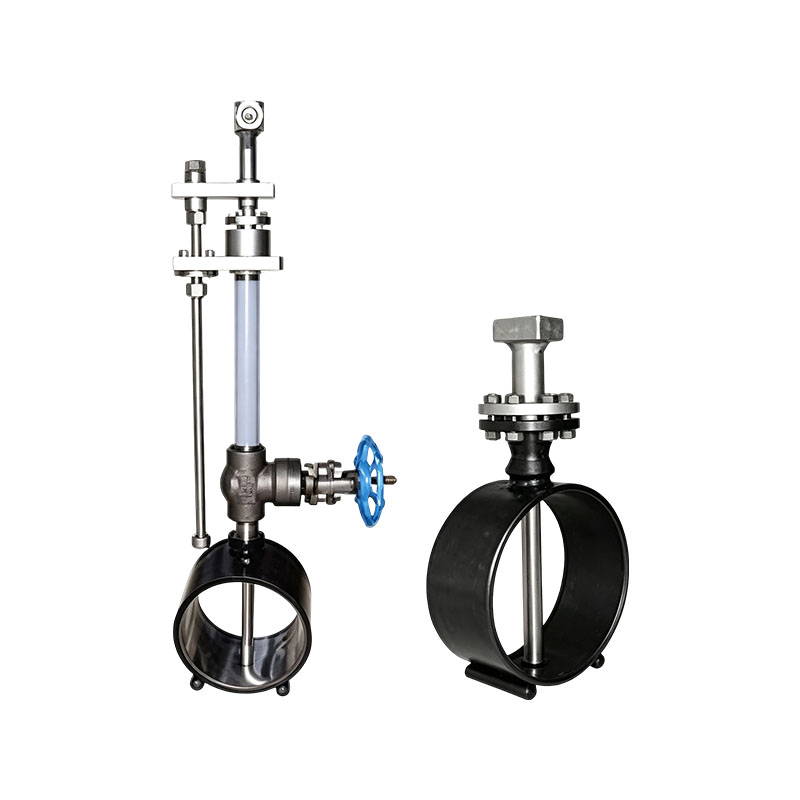

Medidor de vazão XG-DRB Dilbar

O medidor de vazão uniforme XG-DRB Dearbar é um novo tipo de medidor de vazão plug-in que usa o princípio de pressão diferencial para medição de vazão e segue a equação de Bernoulli: Q=KxCx root DP. Atualmente é reconhecido internacionalmente como o medidor de vazão mais preciso, repetível e confiável para detecção de vazão única. A estrutura simples, fácil montagem e desmontagem, baixa perda de pressão e baixo custo de uso e manutenção tornam-no um medidor de vazão econômico e com economia de energia que vale a pena promover e usar. Especialmente no caso de tubulações com diâmetro superior a 200 milímetros, as vantagens do medidor de vazão de tubo médio são mais óbvias. Amplamente utilizado em indústrias como energia, metalurgia e petroquímica.

Princípio de funcionamento:
O medidor de vazão de velocidade constante XG-DRB Dearbar mede o fluxo através da pressão diferencial gerada antes e depois de sua sonda de detecção exclusiva. Quando o fluido flui através da sonda, é gerada uma área de distribuição de alta pressão na frente, que é ligeiramente superior à pressão estática da tubulação. De acordo com o princípio da equação de Bernoulli, a velocidade do fluido aumenta à medida que flui através da sonda, e uma área de distribuição de baixa pressão é produzida na parte traseira da sonda, onde a pressão é ligeiramente inferior à pressão estática da tubulação. Depois que o fluido de pressão diferencial flui através da sonda, vórtices aparecem em ambos os lados da sonda e um vácuo parcial é gerado na parte traseira da sonda. A alta pressão média na área de alta pressão é transferida para a câmara de pressão positiva do instrumento de pressão diferencial através do conduíte de alta pressão da sonda; A baixa pressão média na área de baixa pressão é transmitida para a câmara de pressão negativa do instrumento de pressão diferencial através do conduíte de baixa pressão da sonda. O instrumento de pressão diferencial mede a diferença entre a alta pressão média e a pressão baixa média e, após um cálculo da raiz quadrada, reflete a magnitude da velocidade média do fluxo do fluido. A velocidade média do fluxo é proporcional à vazão e pode então ser usada para calcular a vazão volumétrica ou a vazão mássica do fluido na tubulação.

Características do produto:
1. Múltiplos meios de aplicação e ampla faixa de medição. Adequado para diversos fluidos (gás, líquido, vapor), com diâmetros variando de 38mm a 15000mm, pressão máxima de 40MPa e temperatura máxima de 550°C ou superior. Quando necessário, também pode garantir ± 0,1%, especialmente adequado para controle de processos industriais;
2. Estrutura simples e peso leve;
3. Fácil de instalar e desmontar, baixo custo e pode ser instalado e mantido online;
4. Baixos requisitos para seções de tubos retos. O requisito para o comprimento da seção reta do tubo é relativamente baixo em comparação com a placa de orifício, geralmente cerca de 10 a 25 vezes o diâmetro;
5. Baixa perda de pressão e economia significativa de energia. A perda de pressão irrecuperável é de 2% a 15% da perda de pressão do sinal, que é apenas um décimo da perda de pressão irrecuperável dos medidores de vazão de orifício comumente usados. O custo operacional anual é de 1/40 a 1/50 da placa de orifício;
6. Coeficiente de fluido constante (K), sinal de medição estável e pequenas flutuações;
7. Alta precisão e boa estabilidade a longo prazo;
8. A medição da pressão da sonda em si é antibloqueio e a sonda é projetada com uma estrutura de alta resistência de peça única e cavidade dupla;
9. Interface homem-máquina amigável, cabeça do medidor LCD giratória de 360 ​​graus; Ele pode exibir vazão instantânea, vazão cumulativa, porcentagem do gráfico de barras, etc.

Principais áreas de aplicação:
1. Medição de ar primário e secundário em usinas de energia
2. Medição de gás de alto forno;
3. Medição de etano, etileno, gás natural, etc;
4. Medição de gás, nitrogênio, oxigênio, etc;
5. Medição de ar comprimido:
6. Medição de vapor saturado, vapor de alta e baixa pressão:
7. Medição de água da torneira, água circulante, etc.
