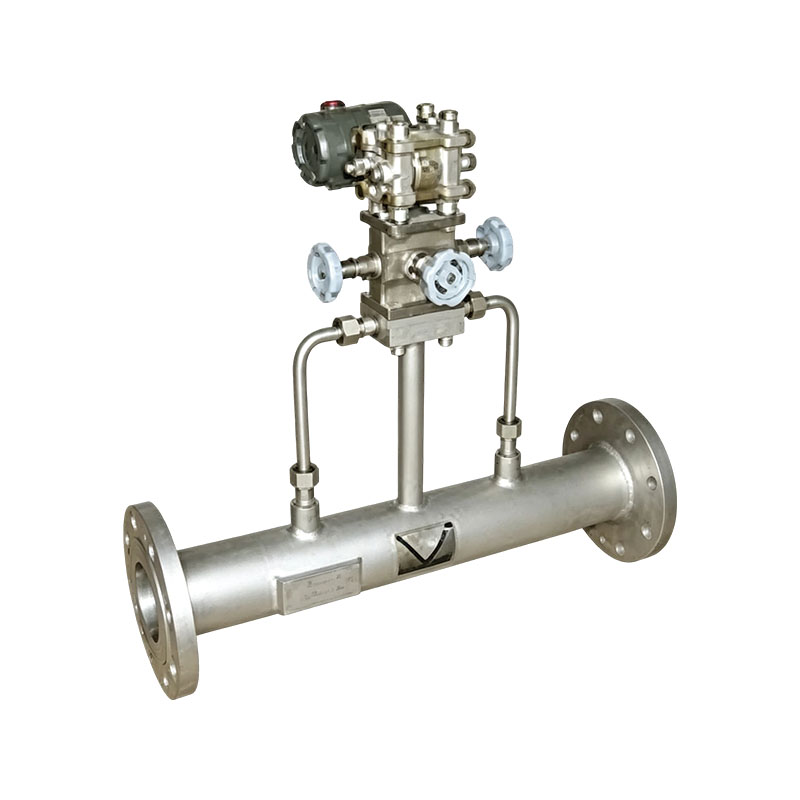

Medidor de vazão em cunha da série XG-LX

O sistema de medidor de vazão em cunha XG-LX é o sistema de instrumento de fluxo de pressão diferencial de última geração da nossa empresa. Ele atende aos requisitos de medição da maioria dos fluidos, incluindo líquidos limpos, gases e vapor. É particularmente adequado para medir fluidos que são difíceis de medir com medidores de vazão tradicionais, como polpa, lama, pasta de óleo, óleo combustível, óleo residual, alcatrão de carvão e outros fluidos e suspensões de alta viscosidade que são propensos a cristalização e sujeira. Portanto, sistemas de medidores de vazão em forma de cunha são amplamente utilizados para medir meios de alta viscosidade e baixo número de Reynolds em áreas como petróleo, química, energia e indústria leve.

Características do produto:
1. O uso de componentes de fluxo em forma de “V” pode eliminar áreas estagnadas e evitar bloqueios no sistema.
2. O número de Reynolds tem uma ampla gama de aplicações e, mesmo com um número de Reynolds de 500, ainda mantém uma relação quadrada entre pressão diferencial e vazão.
3. Fácil de instalar, usar e manter.
4. Alta precisão de medição, incerteza expandida de calibração de fluxo: ± 0,5% ~ ± 0,2% (calibração de água ou calibração de óleo).
5. A estabilidade a longo prazo é boa, elogiada pelos usuários como um instrumento com taxa de falha zero.
6. Medidor tipo split único; substituir a cunha (meio) pode expandir o alcance.
7. Estilos diversos:
Tipo normal: Dentro da faixa de 1:10, o erro não linear do coeficiente de fluxo é ≤± 1%.
Tipo de alto desempenho: A incerteza da expansão da calibração de fluxo na faixa de 1:3 é de ± 0,5% a ± 0,2%.
8. O valor do alarme de sobrepressão e o valor do alarme de baixa pressão podem ser definidos de acordo com a situação de pressão no local. Quando ocorrem situações de sobrepressão ou baixa pressão durante o uso, o instrumento soará e acenderá automaticamente um alarme, evitando efetivamente acidentes de segurança de produção causados ​​por sobrepressão.

Indústria de aplicativos:
1. Indústria petroquímica: Medição de meios particulados e de alta viscosidade, como petróleo bruto, óleo pesado, óleo residual, pasta de carvão, etc.; é um instrumento de estrangulamento comumente usado em equipamentos de refino.
2. Minas metalúrgicas: Usadas para medir lama, água de lavagem de carvão e gás de alto-forno/coqueria; adequado para condições de trabalho com alto teor de poeira e partículas sólidas.
3. Energia térmica elétrica: Combustível de caldeira, lama de dessulfurização e monitoramento de fluxo de água de cinzas, capaz de suportar altas temperaturas e fluidos sujos.
4. Tratamento ambiental de água: Medição de esgoto, refluxo de lodo e águas residuais contendo impurezas, com estrutura de autolavagem em cunha que não é propensa à deposição de lodo.

Contate-nos
ANTV：Sem artigo anteriorSEG：Medidor de vazão XG-DRB Dilbar
Perguntas frequentes Especificações de desempenho

Q1: Qual é o princípio de um medidor de vazão em cunha e qual é sua maior vantagem?
R: Pertencente ao medidor de vazão de estrangulamento de pressão diferencial, o fluido flui através de um bloco em cunha em forma de V na tubulação e uma pressão diferencial é gerada antes e depois do bloco em cunha. A vazão é calculada com base na pressão diferencial. Principais vantagens: Sem cantos mortos, efeito de autolavagem, habilidade na medição de meios sujos de alta viscosidade e contendo partículas sólidas, medição estável mesmo em números de Reynolds baixos e suporte para detecção de fluxo bidirecional.

Q2: Quais são os requisitos para a seção de tubo reto de um medidor de vazão em forma de cunha?
R: Requer um comprimento menor que a placa de orifício, geralmente 5D na frente e 3D atrás (D é o diâmetro interno da tubulação); Cotovelos, válvulas e redutores podem perturbar o campo de fluxo, portanto tente evitá-los tanto quanto possível; Durante a instalação, os cantos pontiagudos das cunhas devem ficar voltados para baixo para garantir um fluxo suave de partículas sólidas e evitar acúmulo.

P3: Em que circunstâncias a medição do tráfego é imprecisa?
R: Razões comuns: ① Bloqueio, acúmulo de fluido e vazamento de tubos de pressão; ② Desgaste e descamação da cunha alteram a área de estrangulamento; ③ A faixa do transmissor e a configuração dos parâmetros da raiz quadrada estão incorretas; ④ A viscosidade do meio difere significativamente das condições de calibração. Priorize a verificação da vedação da tubulação de impulso e dos parâmetros do transmissor.

Q4: O medidor de vazão em cunha precisa de manutenção regular?
R: Sem peças móveis, baixa manutenção diária. Recomenda-se soprar e limpar regularmente a tubulação de pressão sob condições de poeira sólida/alta; Abra a válvula de equilíbrio do grupo de três válvulas para proteger o transmissor durante o desligamento de longo prazo; Ao soprar a tubulação, o medidor de vazão precisa ser removido para evitar que a escória de soldagem arranhe a superfície do bloco em cunha e afete a precisão.

Especificações de Desempenho: (Para tamanhos acima de DN300, entre em contato com nossa empresa)

Modelo Diâmetro Nominal (mm) Relação de Cunha h/D Faixa de vazão (m³/h) Comprimento (mm) Pressão de Trabalho (MPa) Temperatura Média (℃) Precisão da calibração da água (ou calibração do óleo) Padrão de flange
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
