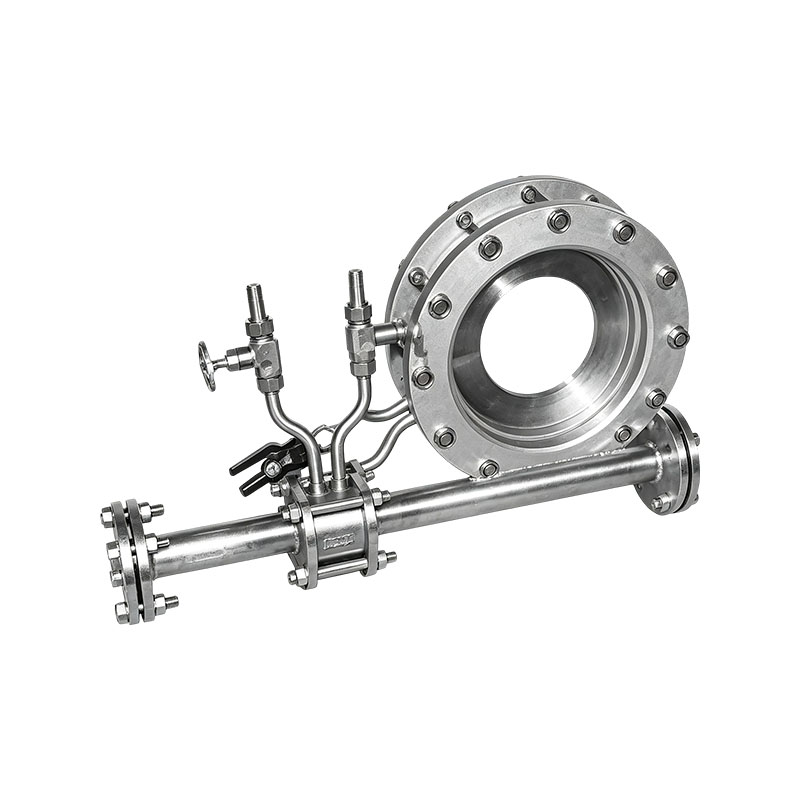

Os medidores de vazão Orifice são medidores de vazão com pressão diferencial, representando os dispositivos de medição de vazão mais historicamente estabelecidos na produção industrial. Eles exibem diversos tipos, tecnologia madura e aplicações extensas.
Características do produto:
1. Estrutura simples, fácil instalação, operação confiável, baixo custo e um certo grau de precisão
Pode atender aos requisitos da produção industrial.
2. Com uma longa história, dados experimentais ricos e confiáveis e design e processamento padronizados
O padrão internacional para dispositivos de estrangulamento padrão (placas de orifício, bicos e Venturi) é
ISO 5167, e foi revisado várias vezes. Contanto que os componentes de estrangulamento sejam projetados e processados de acordo com os padrões,
A calibração real do fluxo é necessária para determinar a faixa de incerteza.
3. A placa de orifício padrão é adequada para um diâmetro de 50 ~ 3000 mm, com um β de 0,2 ~ 0,75.
4. O bico padrão é adequado para um diâmetro de 50 ~ 500 mm, com um β de 0,2 ~ 0,8.
5. O bico de pescoço longo é adequado para um diâmetro de 50-630 mm, com um β de 0,2-0,8.
6. Processamento mecânico de um tubo Venturi com diâmetro de 50-250 mm e valor β de 0,2-0,75.
7. Placa de ferro soldada grossa com diâmetro de tubo Venturi de 200-1200 mm e valor β de 0,2-0,70.
8. O diâmetro do tubo Venturi fundido é de 100 a 800 mm, com um valor β de 0,2 a 0,75.
9. O diâmetro do bocal Venturi é de 65 a 500 mm, com valor β de 0,316 a 0,775.
10. Diâmetro da placa com furo redondo de 1/4 ≤ 500 mm, β é 0,245 ~ 0,6.
11. O diâmetro da placa de orifício de população cônica é ≤ 500 mm e β é 0,1 ~ 0,316.
12. O diâmetro da placa de orifício duplo é 40-100 mm e β é 0,2-0,75.
13. O diâmetro da placa de furo pequeno é inferior a 50 mm e β é 0,2 ~ 0,75.
14. O diâmetro da placa de pequeno orifício oculta é ≤ 50 mm e β é 0,2 ~ 0,75.
15. O diâmetro da placa de orifício da lente de alta pressão é ≤ 250 mm e β é 0,2 ~ 0,75.
16. A placa de orifício de borda larga tem um diâmetro de 50-400 mm e um β de 0,2-0,75. 17. O diâmetro da placa perfurada circular é de 50 a 2.000 mm, com um valor β de 0,1 a 0,8.
18. Placa de orifício excêntrico com diâmetro de 100-1000 mm e β de 0,46-0,84.
19. A placa de orifício final (bocal) tem um diâmetro de 100-1000 mm e um β de 0,46-0,84.
20. A faixa de pressão do dispositivo de estrangulamento acima é de 0 ~ 42 MPa e a temperatura é determinada pelo material.
21. Tubo Venturi duplo oculto, diâmetro nominal da tubulação de seção circular: DN=300mm~6000mm, largura x altura da tubulação de seção retangular: LxA (mm)=300x300~6000x6000, e outras tubulações de superfície geométrica com o mesmo diâmetro nominal DN e largura e altura variadas. Pressão nominal: PN ≤ 2,5MPa, determinada pela temperatura de trabalho e material; valor de pressão diferencial: (0 ~ 100) kPa, erro de medição repetido (estabilidade): ± 10Pa.
22. O dispositivo de medição de vento de asa é particularmente adequado para medir fluxo de ar de grande calibre, com medição estável, alta sensibilidade, deslocamento de perda de pressão e alta precisão.
23. O projeto do dispositivo de medição de vento inclui uma interface de sopro reverso e um dispositivo de descarga de poeira, o que é benéfico para a manutenção do produto e aumenta a produção do produto.
Confiabilidade.
24. Tecnologia avançada e sofisticada de processamento e teste melhora muito a precisão e estabilidade do produto.
25. Componentes de estrangulamento maduros são integrados com tecnologia eletrônica avançada para criar um dispositivo de medição de fluxo integrado inteligente com exibição de fluxo no local e múltiplas saídas de sinal (4-20mA, pulso, com protocolo HART).
26. O projeto do circuito de baixa potência reduz o consumo de energia, aumenta a estabilidade e a confiabilidade do sistema. O sistema integrado possui fonte de alimentação por bateria e seleção externa de 24 VCC, o que é conveniente para instalação e uso.
Principais pontos de venda:
1. A padronização está madura e não requer calibração de fluxo real: está em conformidade com os padrões GB/T2624 e ISO5167. Os componentes de controle padrão podem ser usados diretamente para medição após serem processados de acordo com as especificações, apoiando a liquidação comercial e a rastreabilidade da medição.
2. Sem peças móveis, duráveis e estáveis: componentes de estrangulamento mecânico puro, sem elementos rotativos/detetores, resistência a altas temperaturas e alta pressão, operação confiável a longo prazo, longa vida útil, baixa manutenção básica.
3. Ampla gama de adaptação de meio: pode medir gases, vapores e líquidos, suportar fluidos monofásicos e alguns modelos podem se adaptar a meios sujos contendo pequenas quantidades de impurezas. A cobertura do diâmetro do tubo é extensa.
4. Baixo custo geral, combinação flexível: estrutura simples, custo econômico, pode ser combinada com qualquer marca de transmissor de pressão diferencial; Vários tipos, como placa de orifício, bico, Venturi, cone V, etc. podem ser selecionados de acordo com as condições de trabalho.
Indústria de aplicativos:
1. Indústria de energia: vapor de caldeira de usina, ar primário/secundário, água circulante, medição de energia de gás natural e contabilidade de consumo de energia.
2. Indústria petroquímica: processo de matéria-prima líquida, gás de processo de alta pressão, vapor, monitoramento de fluxo de dutos de refino, proporção de materiais, medição de transferência comercial.
3. Indústria metalúrgica: detecção de fluxo de gás de alto forno, gás de combustão do conversor, água de resfriamento, ar comprimido, controle de condição do forno e estatísticas de energia.
4. Aquecimento/energia municipal: medição de vapor, água quente e gasodutos naturais na rede de aquecimento, cobrança pelo aquecimento e balanceamento do fluxo do gasoduto.
