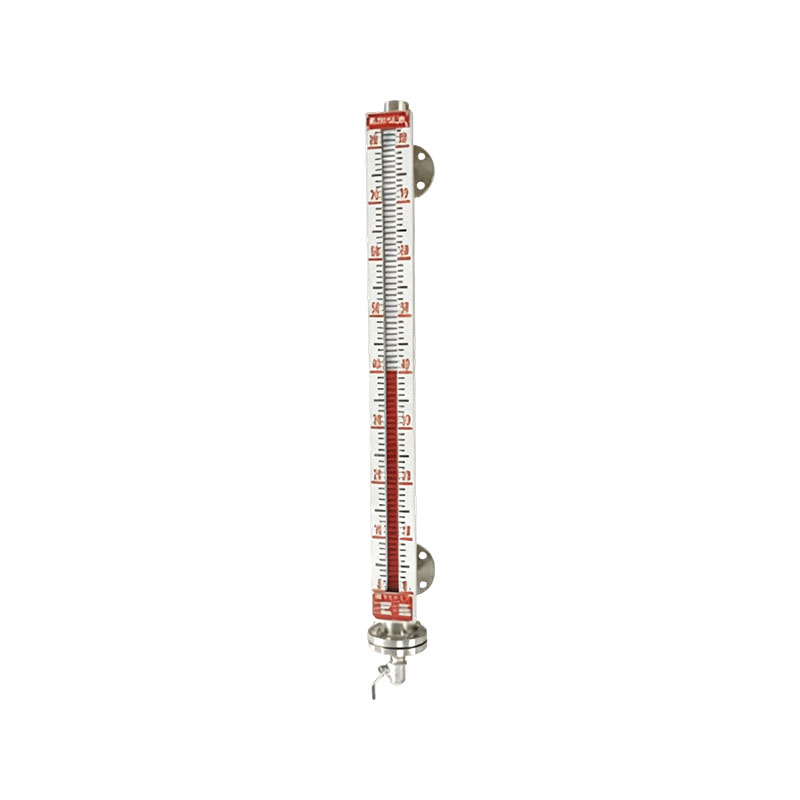

Medidor de nível magnético da série XG/JYZX

Medidor de nível magnético da série XG / JYZX, também conhecido como coluna magnética ou placa magnética. Um medidor de nível de flutuação magnética pode medir com segurança e confiabilidade o nível de líquido sob condições de alta temperatura, alta pressão, alta viscosidade e forte corrosão. A leitura é intuitiva, o display é atraente e a faixa de medição é grande. Equipado com microinterruptores e transmissores remotos de nível de líquido, pode atingir alarmes de limite superior e inferior e controle de nível de líquido (limite), bem como detecção e controle remotos. Os produtos da série de medidores de nível de líquido magnético são amplamente utilizados para medição e controle de nível de líquido em vários setores, como energia, petróleo, química, metalurgia, proteção ambiental, medicina, alimentos, etc. O medidor de nível de coluna flutuante magnética da série XG/JYZX é conectado ao recipiente através de um flange lateral, de modo que as mudanças no líquido no medidor de nível sejam realmente consistentes com as mudanças no nível de líquido dentro do recipiente. A bóia cilíndrica dentro da câmara do medidor de nível e a placa magnética e a chave fora do medidor de nível são na verdade um conjunto de sistemas magnéticos. O flutuador cilíndrico afeta a coluna giratória dentro da placa giratória e os componentes magnéticos dentro da chave através de um campo magnético, exibindo linearmente as mudanças no nível do líquido.
A coluna giratória da placa magnética é equipada com pequeno aço magnético colunar e todas as colunas giratórias são colocadas uniformemente em ranhuras de alumínio com um espaçamento radial de 10 mm. Metade das colunas invertidas são brancas e a outra metade são vermelhas. Quando o nível do líquido no medidor de nível sobe e desce, o flutuador se move de acordo, e o campo magnético do feixe do ímã permanente instalado em sua parte superior aciona a coluna magnética da placa giratória para fora para girar 180 °. Quando o nível do líquido aumenta, ele muda de branco para vermelho. Por outro lado, quando o nível do líquido cai, a coluna invertida muda de vermelho para branco. Desta forma, a coluna giratória pode refletir as alterações no nível do líquido dentro do recipiente sem a necessidade de qualquer fonte de alimentação. Ele fornece um meio e método seguro e confiável para detecção de nível de líquido em meios inflamáveis, explosivos e tóxicos, isolando completamente os meios líquidos dos indicadores de medição.
O sensor de nível de líquido UQZ é usado para medir o nível de líquido e transmitir sinais junto com os medidores de nível de flutuação magnética da série JYZK. O sinal de resistência correspondente ao nível do líquido é convertido em um sinal de corrente padrão emitido pelo transmissor.
O interruptor magnético da série UK é dividido em interruptores magnéticos comuns e interruptores magnéticos de retenção bidirecionais e é usado em conjunto com o medidor de nível de flutuação magnética da série de água XG/JJZK.

Características do produto:
1. A estrutura é simples, robusta e confiável e não requer manutenção especial.
2. O meio líquido e o indicador de medição estão completamente isolados.
3. Ele pode medir e indicar o nível de líquidos corrosivos, inflamáveis, tóxicos, agitados e contaminados e é adequado para ambientes de alta temperatura e alta pressão.
4. Visor de coluna magnética; não há necessidade de uma fonte de alimentação externa. Os resultados da medição podem ser transmitidos remotamente através do circuito, obtendo controle e detecção remotos.
5. Além do tipo básico, existem várias formas de medidores de nível de líquido, como tipo de alta temperatura e baixa pressão, tipo de alta temperatura e alta pressão, tipo jaqueta, tipo montado na parte superior, tipo anticorrosão, tipo de gás líquido, tipo à prova de gelo, etc.
1. Indústria petroquímica: vários tanques de armazenamento, reatores, tanques tampão e torres usados para monitorar níveis de líquidos e posições limite.
2. Tratamento de água e proteção ambiental: medição de níveis de líquidos em tanques dosadores, tanques de armazenamento de esgoto, tanques de água circulante e tanques de armazenamento de água purificada.
3. Energia térmica e elétrica: monitoramento de níveis de líquidos em reservatórios de água quente, reservatórios de água desoxigenada, trocadores de calor e recipientes de equipamentos auxiliares.
4. Indústria leve, alimentícia e farmacêutica: detecção de nível de líquido para tanques de ingredientes, tanques de fermentação, tanques de cozimento e tanques de armazenamento de matéria-prima.
