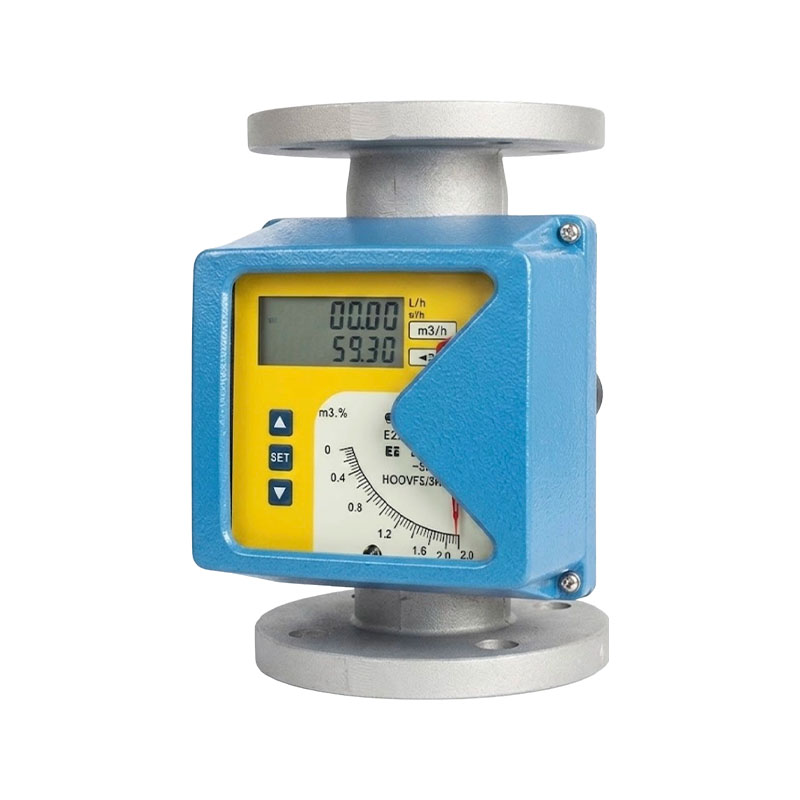

Medidor de vazão flutuante de metal série XG-JF

O medidor de vazão flutuante de metal da série XG-JF é um instrumento de medição de vazão de área variável. Possui características de tamanho pequeno, grande alcance de detecção e facilidade de uso. Ele pode ser usado para medir a vazão de líquidos, gases e vapores, especialmente adequado para medir a vazão de meios de baixa velocidade e baixo fluxo.

Características do produto:
1. Os medidores de vazão flutuante possuem exibição no local e tipos de transmissão remota inteligente. O tipo de transmissão remota inteligente adota chips de computador de alto desempenho, múltiplas saídas de sinal e armazenamento de dados avançado, com recuperação e backup de dados para garantir a segurança dos dados.
2. De acordo com as diferentes estruturas do tubo de medição, o medidor de vazão flutuante de tubo metálico da série XG-JF é dividido em 50, 51, 52 e 53 tipos. Diferentes formatos de tubos de medição podem ser selecionados de acordo com as diferentes necessidades do usuário, o que melhora ainda mais a manutenção e a limpeza.
3. Os requisitos para seções de tubos retos não são altos, com uma taxa de fluxo mais ampla de 10:1 e uma faixa de medição de 1-2000001/h para água (20 ° C); Vazio (20°C, 0,1013MPa) 0,03-4000m3/h
4. Indicação sensível de eixo único, capacidade de acoplamento magnético sem contato.
5. As opções opcionais incluem um sistema de duas linhas, bateria e fonte de alimentação CA.
6. Adequado para meios de alta temperatura, alta pressão e fortemente corrosivos.
7. Função de calibração multiparâmetro; precisão: 1,0% FS, 1,5% FS

Principais pontos de venda:
1. Resistência a altas temperaturas e alta pressão: A estrutura do tubo de metal pode suportar altas temperaturas médias e pressões de trabalho, adaptar-se a condições de trabalho adversas e não pode ser substituída por flutuadores de vidro.
2. Forte adaptabilidade: Capaz de medir gases e líquidos, permitindo que o meio contenha uma pequena quantidade de impurezas, resistente à vibração e adequado para ambientes industriais agressivos no local.
3. Exibição intuitiva no local: Nenhuma fonte de alimentação é necessária para ler diretamente a vazão no local, e alguns modelos vêm com saída de transmissão remota, equilibrando a visualização no local e a aquisição remota de sinal.
4. Manutenção simples e confiável: estrutura simples, poucas peças móveis, baixa taxa de falhas, fácil instalação e baixo custo de manutenção na fase posterior.

Indústria de aplicativos:
1. Indústria petroquímica: Meça o monitoramento de fluxo de vários fluidos, solventes e gases de processo.
2. Tratamento de água e proteção ambiental: Medição de vazão de esgoto, água purificada e dosagem de produtos químicos.
3. Aço metalúrgico: Detecção de fluxo de água de resfriamento, gás de processo e meios auxiliares.
4. Energia e eletricidade: Medição de vazões de vapor d'água, ar comprimido e diversos meios auxiliares em usinas de energia.

Contate-nos
ANTV：Medidor de fluxo ultrassônico inteligente XG-CSLSEG：Medidor de vazão de vórtice inteligente da série XG-LUGB
Perguntas frequentes Especificações de desempenho

Q1: Um medidor de vazão flutuante de metal pode medir meios contendo pequenas quantidades de impurezas?
R: Ele pode medir meios líquidos e gasosos contendo pequenas quantidades de impurezas particuladas, mas não é adequado para meios de alta viscosidade, partículas grandes e fortemente incrustados; Impurezas excessivas podem facilmente prender o flutuador, causando medições imprecisas. Recomenda-se realizar a pré-filtração do meio.

Q2: O medidor de vazão flutuante de metal requer uma fonte de alimentação para exibir a vazão?
R: O indicador básico no local não requer fonte de alimentação e pode ler diretamente a vazão no local; Os modelos com transmissão remota de 4-20 mA e funções de saída de alarme requerem uma fonte de alimentação externa para emitir sinais para o sistema de controle.

Q3: Quais são os requisitos obrigatórios para a instalação de um medidor de vazão flutuante de metal?
R: Deve ser instalado verticalmente e o meio flui através do instrumento de baixo para cima. Para evitar vibrações fortes, mantenha seções retas adequadas do tubo na frente e atrás e não o use horizontalmente ou de cabeça para baixo; caso contrário, afetará diretamente a precisão da medição.

Q4: Como escolher entre o medidor de vazão flutuante de metal e o medidor de vazão flutuante de tubo de vidro?
R: Os flutuadores de metal são preferidos para condições de alta temperatura, alta pressão e vibração; Os tubos de vidro têm baixo custo e boa visibilidade, mas têm resistência limitada à pressão e à temperatura, são frágeis e não são adequados para condições de trabalho inflamáveis, explosivas, de alta pressão e severas.

Guia de seleção: XG-JF- A- B - C - D - E

Estrutura do Tubo de Medição (A) Material molhado (B) Tamanho do tubo (C) Estrutura Adicional (D)
0 Dentro de baixo, fora de cima R0 0Cr18Ni12Mo2Ti PR PTFE DN15, DN150
DN25, DN200
DN50
DN80
DN100 		Nenhum
1 Dentro de baixo, saindo horizontalmente de cima R1 321 Ti: liga de titânio Liga de titânio T Jaqueta
2 Introduzir horizontalmente a partir de baixo, sair horizontalmente a partir de cima R2 302 Z Amortecido
3R Entrando pela direita, saindo pela esquerda R4 304 G Alta temperatura.
3L Entrando pela esquerda, saindo pela direita RL 316 mil Y Alta Pressão
Código do tipo de indicador (E)
M1 Indicador Local — Invólucro quadrado, ponteiro mecânico mostrando fluxo instantâneo
M2 Carcaça quadrada, ponteiro mecânico mostrando fluxo instantâneo LCD mostrando fluxo instantâneo/cumulativo
M3 Carcaça redonda, indicador multifuncional
(Nenhum) Somente indicadores M1/M4
A Alimentação de 85–265 VCA 50 Hz, saída de 4–20 mA, iluminação de fundo opcional, alarme de relé
B Alimentado por bateria, sem saída de sinal, sem luz de fundo, sem alarme — somente M2/M4
C Alimentação de dois fios de 24 VCC, saída de 4–20 mA, sem luz de fundo
D Alimentação de 24 VCC de três/quatro fios, saída de 4–20 mA, iluminação de fundo opcional
(Nenhum) Normal, não à prova de explosão
i Intrinsecamente seguro (Ex ia) — somente M2/M4
d À prova de chamas (Ex d), caixa redonda — somente M4
(Nenhum) Sem alarme ou saída de pulso
K1 Alarme de limite superior ou saída de pulso de um canal
K2 Alarme de limite inferior ou saída de pulso de um canal
K3 Alarmes de limite superior e inferior ou saída de pulso de dois canais
(Nenhum) Sem luz de fundo
L Com luz de fundo
H Protocolo HART
M Protocolo ModBus


Temperatura do Fluido: Tipo Padrão: -80 a 200°C; PTFE: 0 a 85°C; Tipo de alta temperatura: superior a 400°C
Classificação de pressão: Tipo padrão: DN15 a DN50: 4,0 MPa; DN80 a DN200: 1,6 MPa; Tipo Especial: DN15 a DN50: 25 MPa; DN80 a DN200: 16 MPa; Tipo encamisado: 1,6 MPa
Viscosidade média: DN15 < 5 mPa·s (F15.1–F15.3); DN15 < 30 mPa·s (F15.4–F15.8); DN25 π < 250 mPa·s; DN50–150 < 300 mPa·s
