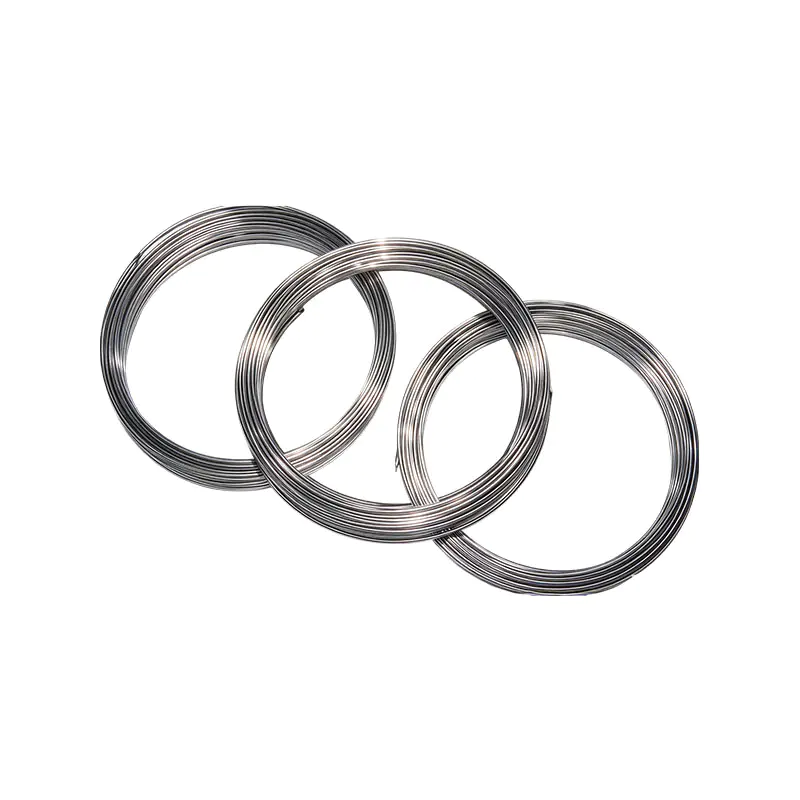

Cabo termopar blindado

O cabo termopar blindado, comumente conhecido como fio blindado ou, internacionalmente, como cabo termopar com isolamento inorgânico, é um todo sólido feito de um tubo protetor de aço inoxidável, pó de isolamento de óxido de magnésio e material de fio termopar, combinados e compactados em um molde. Tem as vantagens de resistência à pressão, resistência a terremotos, flexibilidade, miniaturização e rápido tempo de resposta térmica. É o material principal para a fabricação de termopares blindados.

Vantagens do produto:
1. Resposta térmica sensível e ampla faixa de medição de temperatura
Pequena inércia térmica, velocidade rápida de detecção de temperatura, pode cobrir faixas de alta e baixa temperatura, saída potencial termoelétrica estável e pode capturar rapidamente mudanças de temperatura nas condições de trabalho.
2. Alta resistência mecânica, dobrável e fácil de instalar
O invólucro metálico blindado é resistente a vibrações e impactos e pode dobrar moderadamente, tornando-o adequado para pequenos espaços de equipamentos e instalações complexas de fiação no local.
3. Boa vedação protetora e forte adaptabilidade ambiental
A estrutura de isolamento mineral é densa, à prova de umidade, poeira e antioxidante, com desempenho de isolamento confiável e pode operar por um longo tempo em ambientes industriais agressivos, como poeira e altas temperaturas.

Principais pontos de venda:
1. Ampla faixa de medição de temperatura e velocidade de resposta rápida
Pequena inércia térmica, sensor de temperatura sensível, capaz de medir temperaturas altas e baixas, saída de potencial termoelétrico estável e feedback em tempo real de mudanças de temperatura no local.
2. Flexível e resistente a vibrações, com forte adaptabilidade de instalação
O corpo da armadura é flexível, resistente a impactos e vibrações e pode ser facilmente instalado em pequenos espaços de equipamentos e locais de tubulações complexas.
3. Proteção de isolamento denso, alta durabilidade
A estrutura de isolamento mineral tem bom desempenho de vedação, resistência à umidade e poeira, resistência à oxidação e pode suportar ambientes industriais agressivos, reduzindo a probabilidade de falha e prolongando a vida útil.

Contate-nos
ANTV：Sem artigo anteriorSEG：Cabo termistor blindado
Perguntas frequentes Especificações de desempenho

Q1: Qual é o requisito mínimo de raio de curvatura para cabos de termopar blindados?
R: Geralmente, o raio de curvatura não deve ser inferior a 5 a 7 vezes o diâmetro externo da armadura. A sonda hot end não deve ser dobrada tanto quanto possível para evitar a quebra do fio interno e afetar a medição de temperatura.

Q2: Os termopares blindados podem medir diretamente meios de alta temperatura?
R: O limite superior da medição de temperatura depende do material da bainha e da escala do termopar, e diferentes modelos têm diferentes resistências à temperatura; Sob condições de temperatura ultra-alta, é necessário verificar as especificações e parâmetros. Exceder o intervalo acelerará o envelhecimento e os danos.

Q3: Quais são as razões para o salto do sinal de medição de temperatura e valores imprecisos?
R: As causas comuns incluem interferência eletromagnética, mau contato da fiação e danos à camada de isolamento causados ​​pela umidade. Recomenda-se utilizar tipo blindado para ambientes de interferência, com aterramento de ponto único da camada de blindagem, e verificar o aperto dos terminais da fiação.

Q4: Os cabos blindados do termopar podem ser estendidos e emendados para uso?
R: Não é recomendado conectar e estender diretamente à vontade. Fios de compensação com o mesmo número de divisão devem ser usados ​​para extensão; A mistura de fios comuns gerará potencial de aquecimento adicional, causando erros de medição significativos.

1.1 O nome do produto, modelo, número da escala, material do tubo externo e temperatura operacional são mostrados na Tabela 1-1.

Nome do produto Modeloo Tipo de termopar Material da bainha externa Diâmetro Externo (mm) Temperatura operacional máxima. (°C)
Cabo termopar blindado Chromel-Nisil
Cabo termopar blindado Chromel-Nisil-Mg 		Kk
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1,0 500
1,5; 2,0 800
3,0; 4,0; 4,5; 5,0 900
6,0; 8,0 1100
Cabo termopar blindado Chromel-Nisil
Cabo termopar blindado Chromel-Nisil-Mg 		Kk
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2,0 600
3,0; 4,0; 4,5; 5,0 800
6,0; 8,0 800
Cabo termopar blindado Chromel-Constantan KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2,0 500
3,0; 4,0; 4,5; 5,0 600
6,0; 8,0 800
Cabo Blindado de Termopar Ferro-Constantan KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 300
1,5; 2,0 400
3,0; 4,0; 4,5; 5,0 500
6,0; 8,0 750
Cabo blindado de termopar de cobre-Constantan KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 200
1,5; 2,0; 3.0
4,0; 4,5; 5,0 		300
300
6,0; 8,0 400
Cabo termopar blindado PtRh10–Pt KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1,5 800
2,0; 3,0 900
Cabo termopar blindado PtRh13–Pt KR R 4,0; 4,5 1000
5,0; 6,0; 8,0 1100
Cabo termopar blindado PtRh30 – PtRh6 KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4,5 1100
5,0; 6,0; 8,0 1200


Nota: Produtos fabricados em outros materiais e com diferentes diâmetros externos poderão ser fornecidos mediante consulta entre o fornecedor e o cliente.
1.2 Padrões de Produto
1.2.1 Cabos de termopar blindados de metal básico estão em conformidade com JB/T8205-1999 e GB/T18404-2001
1.2.2 Cabos de termopar blindados com metal precioso estão em conformidade com JB/T 8909-1999
1.2.3 Cabos blindados de termopar Pt-Rh 30–Pt-Rh 8 em conformidade com QB/T 2405-2004

1.3 Método para Designar Modelos de Cabos de Termopar Blindados:

Kk 4 G30 φ5,0 I GB/T18404-2001
Kk Modeloo (KKKN, KEKJKTKS, KR, KB)
4 Número de Cabos: Não especificado para dois núcleos; quatro núcleos são denotados por “4”
G30 Material do tubo protetor: 1Cr18Ni9Ti é indicado por “B”
GH3039 é denotado por “G39”
GH3030 é denotado por “G30”
25Cr-20Ni é denotado por “2520”
316L, 304
φ5.0 Diâmetro externo do cabo (Φ0,5–8,0 mm)
I Classe de tolerância (Classe I, II, III)
GB/T18404 Número padrão
2001 Ano padrão

1.4 As dimensões do produto e os desvios permitidos devem estar de acordo com a Tabela 1-2.

Diâmetro externo e tolerância (mm) Kk / KN / KE / KJ / KT KS / KR / KB
Min. Espessura da Parede (mm) Min. Diâmetro do fio do termopar. (mm) Min. Espessura da Camada de Isolamento (mm) Min. Espessura da Parede (mm) Min. Diâmetro do fio do termopar. (mm) Diâmetro mínimo do fio do termoelemento (mm)
0,5±0,025 0.05 0.08 0.04 / / /
1,0±0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5±0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0±0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0±0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0±0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5±0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0±0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0±0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0±0,080 0.8 1.2 0.64 0.8 0.45 1.16

Observação: Pequenos ajustes na espessura da parede do tubo, no diâmetro do fio do termopar e na espessura do isolamento são permitidos para cabos de termopar blindados multicondutores ou unipolares.

1.4 Características e tolerâncias do termopar
Para termopares blindados fabricados a partir de cabos de termopares blindados de modelos diferentes, quando a junção de referência é 0 °C, o potencial termoelétrico deve estar em conformidade com GB/T 16839.1-1997, “Termopares – Parte 1: Tabelas de calibração”, e as tolerâncias para diferentes graus devem estar em conformidade com as disposições das Tabelas 1–3.

Categoria Classe de tolerância Modeloo Tipo Tolerância (°C) Faixa de temperatura (°C)
Cabo termopar blindado de metal básico I Kk K ±1,5 °C ou ±0,4%t −40 ~ 1100
KN N −40 ~ 1100
KE E −40~800
KJ J −40 ~ 750
KT T ±0,5 °C ou ±0,4%t −40 ~ 350
II Kk K ±2,5 °C ou ±0,75%t −40 ~ 1100
KN N −40 ~ 1100
KE E −40~800
KJ J −40 ~ 750
KT T ±1,0 °C ou ±0,75%t −40~400
III Kk K ±2,5 °C ou ±1,5%t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C ou ±1,5%t −200 ~ 40
Cabo termopar blindado de metal precioso II KS S ±1,5 °C ou ±0,25%t 300 ~ 1100
KR R 300 ~ 1100
ponto KS S ±3,0 °C ou ±0,5%t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25%t 600 ~ 1200
III KB B ±4,0 °C ou ±0,5%t 600 ~ 1200

Nota: t = valor absoluto da temperatura medida (°C); "pt" denota a nota padrão (comum).

1.5 Resistência de Isolamento
A resistência de isolamento deve ser medida entre os pares de fios e entre os pares de fios e a bainha externa. Para cabos com diâmetro externo <1,5 mm, a tensão aplicada deve ser de 75 25 V DC; para cabos com diâmetro externo >1,5 mm, a tensão aplicada deve ser de 500 50 V CC. A resistência de isolamento por metro à temperatura ambiente e a temperaturas elevadas deve cumprir as disposições da Tabela 1-4.

Ambiente de teste Modeloos Min. Medição do comprimento (m) Temperatura de teste (°C) Min. Resistência de Isolamento (MΩ/m)
Temperatura ambiente. Kk, KE, KJ, KT, KN, KS, KR, KB 1 25±15 1000
Alta temperatura. Kk, KN, KE, KJ, KS, KR, KB 0.5 500±15 5
Alta temperatura. KT 0.5 300±15 500

Nota: Os materiais de isolamento de termopares blindados e cabos de termopares blindados têm condutividade elétrica limitada; a resistência de isolamento diminui à medida que o comprimento do cabo aumenta. A condutividade por unidade de comprimento é denotada por Sm’ (igual a Q’·m’); para cabos ou termopares com comprimento superior a 1 m, a resistência de isolamento é expressa em ·m ou MQ·m, sendo a resistência de isolamento inversamente proporcional ao comprimento; para aqueles com menos de 1 m, é expresso em MQ·m.
